STC-8080H เครื่องทำความเย็น Defrost Digital Thermostat


China STC-8080H Compact Panel Defrost Thermostat - ราคาขายส่ง, คู่มือผู้ใช้, การแก้ไขปัญหา, แผนภาพการเดินสาย, วิดีโอแนะนำการตั้งค่าและทางเลือกอื่น

STC-8080H เครื่องทำความเย็นละลายน้ำแข็งเทอร์โม เป็นตัวควบคุมอุณหภูมิสูง-ต่ำ มีรีเลย์เอาต์พุตสองตัว โดยให้เวลาป้องกันคอมเพรสเซอร์ที่ตั้งโปรแกรมได้ และเวลาหน่วงสัญญาณเตือนที่แก้ไขได้



จำนวนการสั่งซื้อขั้นต่ำ: 200 USD


คุณสมบัติตัวควบคุมอุณหภูมิ STC-8080H

  • ขีดจำกัดล่างและขีดจำกัดบนกำหนดช่วงอุณหภูมิเป้าหมาย ตั้งแต่ -40 ถึง 50 °C ตั้งค่าโดยตรงด้วยปุ่มลัด;
  • ฝัง NVM ลงในหน่วยความจำอัตโนมัติพารามิเตอร์ที่มีอยู่ ดำเนินการข้อมูลทั้งหมดต่อเมื่อเปิดเครื่องอีกครั้ง ไม่จำเป็นต้องกำหนดค่าอีกครั้ง
  • ปรับเทียบอุณหภูมิ;
  • ควบคุมความเย็นด้วยอุณหภูมิและ แก้ไขได้ เวลาล่าช้า; คอมเพรสเซอร์ทำงาน 15 นาทีและหยุด 30 นาทีเมื่อพบข้อผิดพลาดของเซ็นเซอร์
  • ควบคุมการละลายน้ำแข็งตามเวลาและการบังคับละลายน้ำแข็งแบบบังคับ
  • ปลุกด้วยรหัสข้อผิดพลาดบนจอแสดงผลและเสียงกริ่งกริ่ง
  • ควบคุมการเตือนด้วยอุณหภูมิและเวลาหน่วงที่แก้ไขได้

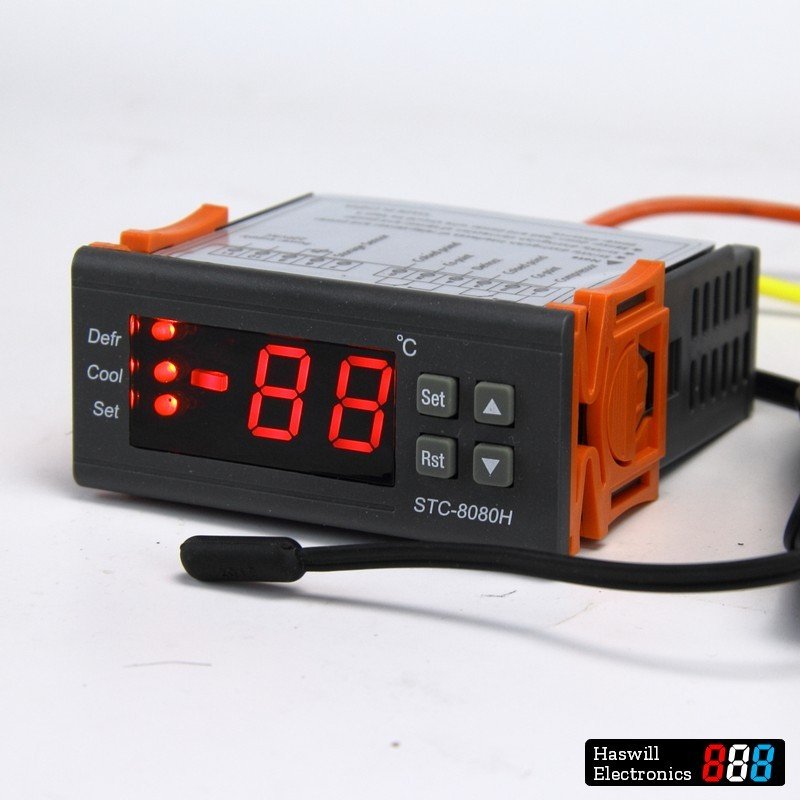

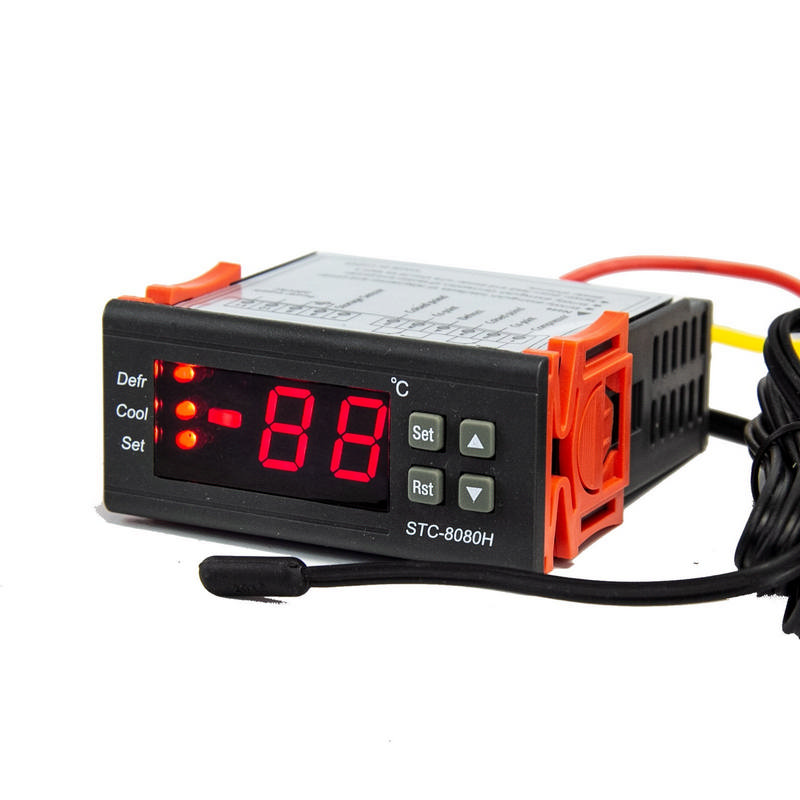

เครื่องควบคุมอุณหภูมิแบบดิจิตอล STC-8080H – แผงด้านหน้า

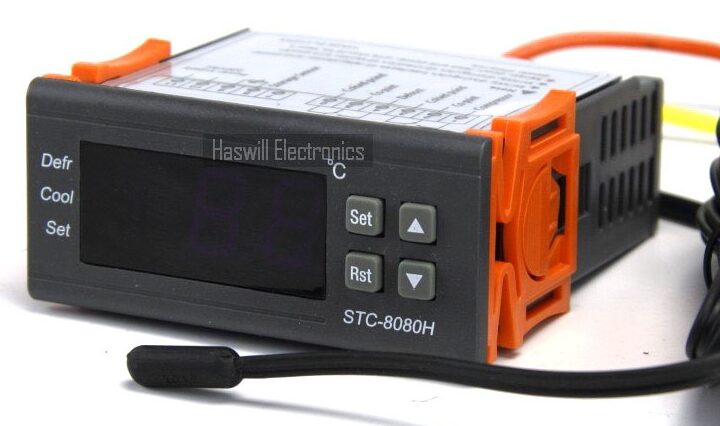

ตัวควบคุมอุณหภูมิ 8080H

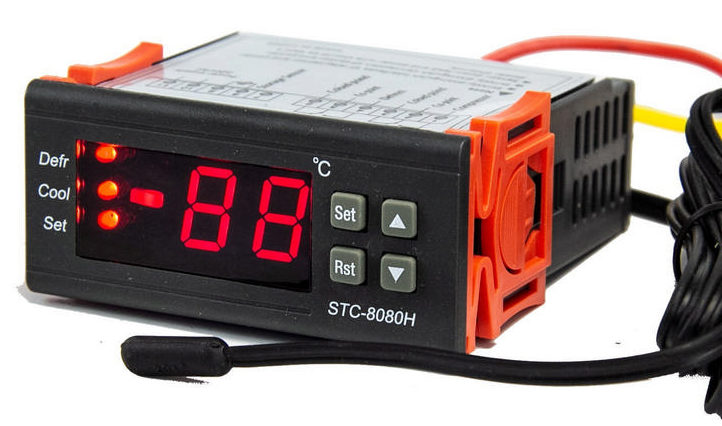

เครื่องควบคุมอุณหภูมิ STC-8080h


ตัวควบคุมอุณหภูมิ STC 8080H Wiring Diagram

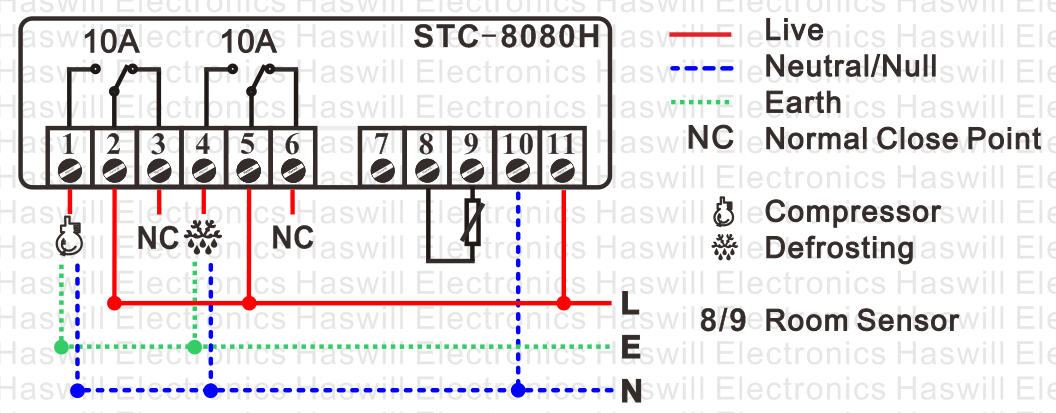

2020 ใหม่แผนภาพการเดินสายไฟของเครื่องควบคุมอุณหภูมิแบบดิจิตอล STC 8080H 4cm
2020 ใหม่แผนภาพการเดินสายไฟของเครื่องควบคุมอุณหภูมิแบบดิจิตอล STC 8080H

เคล็ดลับ:

  1. NC เป็นจุดปิดตามปกติ จะเปิดเมื่อโหลดทำงาน ไม่ได้หมายความว่า "จุดใกล้เสมอ" เนื่องจากโรงงานควบคุมอุณหภูมิบางแห่งทำเครื่องหมายไว้ โปรดอย่าเข้าใจผิด
  2. ส่วนประกอบภายในของคอนโทรลเลอร์นี้ขับเคลื่อนโดย 24V DC จะไม่ส่งกระแสไฟฟ้า AC ดังนั้นคุณต้องต่อสายสดและสาย null ทั้งหมดไปยังแต่ละพอร์ต คุณสามารถใช้สายจัมเปอร์ได้สะดวก
  3. ด้านล่างนี้เป็นวิดีโอทีละขั้นตอนเกี่ยวกับวิธีการต่อสายคอนโทรลเลอร์ 8080H

stc8080h defrost thermostat สายไฟวิดีโอโดย haswill 720

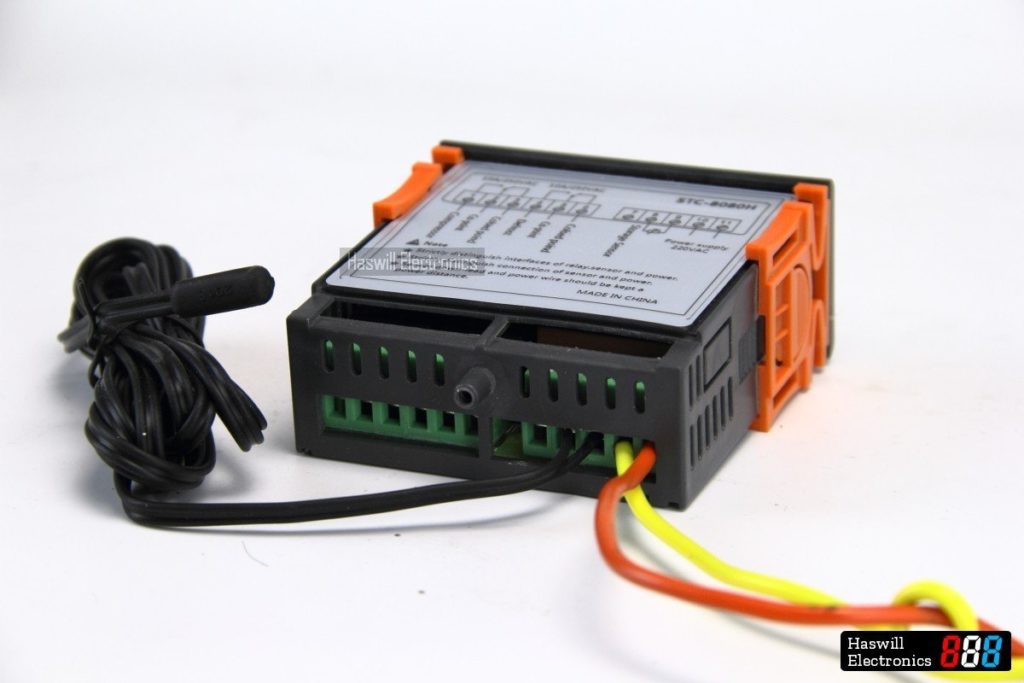

STC-8080h-4-Cooling-and-Defrosting-Temperature-Controller

ตู้เย็นและตัวควบคุมการละลายน้ำแข็ง stc-8080h Wiring Wiring Diagram
แผนผังการเดินสายไฟ STC–8080h แบบเก่า

เมนูฟังก์ชันของ STC-8080H Defrost Thermostat

รหัสการทำงานนาทีแม็กซ์ค่าเริ่มต้นหน่วย
F1อุณหภูมิสำหรับการเริ่มทำความเย็นF250-10°C
F2อุณหภูมิสำหรับเครื่องทำความเย็นหยุด -40F1-20°C
F3การสอบเทียบอุณหภูมิ-550°C
F4เวลาหน่วงของคอมเพรสเซอร์093นาที
F5เกินค่าที่มากกว่า F1 เพื่อทริกเกอร์ Alarm05015°C
F6เวลาหน่วงเวลาปลุก09920นาที
F7รอบการละลายน้ำแข็ง / ช่วงเวลา0998ชั่วโมง
F8ละลายน้ำแข็งได้นาน09920นาที
คอนโทรลเลอร์นี้มีตัวเลือกพิเศษมากกว่า STC-8080A+ . สองตัวเลือก เครื่องทำความเย็นละลายน้ำแข็ง. คือเวลาหน่วงที่แก้ไขได้สำหรับคอมเพรสเซอร์และ การตั้งค่าเวลาหน่วงเวลาปลุก.

วิธีการตั้งอุณหภูมิ?

ช่วงอุณหภูมิเป้าหมายถูกกำหนดจาก "F1" ถึง "เอฟ2" ; คุณต้องตั้งค่าทั้งสอง

  • F1, เครื่องทำความเย็นเริ่มทำงาน
  • F2, เครื่องทำความเย็นสิ้นสุดลง

ปฏิบัติการ

  1. กดปุ่ม [SET] ค้างไว้ 3 วินาที และรหัส F1 จะปรากฏขึ้น
  2. กดปุ่ม [ขึ้น] หรือ [ลง] เพื่อรับฟังก์ชันการเล็งที่คุณต้องการอัปเดต
  3. กดปุ่ม [SET] เพื่อตรวจสอบค่าที่มีอยู่ กดปุ่ม [SET] ค้างไว้ขณะกดปุ่ม [ขึ้น] หรือ [ลง] (คีย์คอมโพสิต) เพื่อเปลี่ยนค่า;
  4. ปล่อยกุญแจทั้งหมดเมื่อถึงค่าเป้าหมายของคุณ ทำซ้ำตั้งแต่ขั้นตอนที่ 2 / 3 / 4 เพื่อปรับพารามิเตอร์อื่น ๆ
  5. หลังจากกำหนดค่าทั้งหมดแล้ว ให้กดปุ่ม [RST] เพื่อบันทึกข้อมูลและกลับสู่สถานะจอภาพปกติ ข้อควรสนใจ: ค่าที่แก้ไขจะถูกบันทึกโดยอัตโนมัติและกลับสู่สถานะปกติหากไม่มีการดำเนินการภายใน 30 วินาที



วิดีโอแนะนำการตั้งค่าตัวควบคุมอุณหภูมิแบบดิจิตอล STC-8080H

วิดีโอต่อไปนี้แสดงวิธีกำหนดค่าและใช้งานตัวควบคุมการละลายน้ำแข็ง 8080H วิดีโอนี้มีให้ใช้งานในภาษาอื่นด้วย โดยเลือกจากมุมขวาบนของวิดีโอด้านล่าง


STC8080H รหัสข้อผิดพลาดของ Defrost Controller และ Trouble-Shoot

  • E1: หน่วยความจำเสีย
  • E2: ข้อผิดพลาดของเทอร์มิสเตอร์
  • HH: 99°C < อุณหภูมิทันที < 120 °C
ข้อผิดพลาดส่วนใหญ่สามารถแก้ไขได้โดยการเปลี่ยนเซ็นเซอร์ใหม่ โปรดดูวิธีแก้ไขเพิ่มเติมจากคู่มือผู้ใช้ด้านล่าง

ดาวน์โหลดคู่มือผู้ใช้ STC 8080H Thermostat



คู่มือผู้ใช้ STC 8080H ในภาษารัสเซีย

регулятора температуры STC-8080H - Краткое руководство пользователя.pdf

คู่มือผู้ใช้ STC 8080H Thermostat ในภาษาสเปน

คู่มือการใช้ Termostato STC-8080H en español.pdf

โปรดทราบว่าหน้าภาษาอังกฤษแสดงเฉพาะคู่มือผู้ใช้เวอร์ชันภาษาอังกฤษ โปรดเปลี่ยนไปใช้หน้าภาษาที่เกี่ยวข้องเพื่อดาวน์โหลดคู่มือ PDF ในภาษาอื่น
เคล็ดลับ:
  • คำแนะนำ PDF ข้างต้นเป็นคู่มือเวอร์ชันภาษาอังกฤษสำหรับ STC-8080h คุณอาจพบเวอร์ชันภาษาสเปน รัสเซีย และเวอร์ชันอื่นๆ (หากมี) จากหน้าภาษาที่เกี่ยวข้อง
  • คำแนะนำผู้ใช้นี้สร้างขึ้นตาม Elitech STC-8080H; เราไม่สามารถรับรองได้ว่าโบรชัวร์นี้ใช้ได้กับรุ่นเดียวกันจากผู้ผลิตรายอื่น




คำถามที่พบบ่อยเกี่ยวกับ Haswill Compact Panel Thermostat

  1. จะหลีกเลี่ยงการซื้อเครื่องควบคุมอุณหภูมิที่ด้อยคุณภาพได้อย่างไร?
    ที่นี่ เป็นวิธีง่ายๆ ที่ไม่ต้องใช้ความรู้ทางวิชาชีพ
  2. ได้ราคาอย่างไร?
    คลิกปุ่มสอบถามและกรอกแบบฟอร์มให้เสร็จสิ้น คุณจะได้รับคำตอบภายในไม่กี่ชั่วโมง
  3. เซลเซียส VS ฟาเรนไฮต์; และแรงดันไฟฟ้า
    ตัวควบคุมอุณหภูมิแบบดิจิตอลทั้งหมดของเรา ค่าเริ่มต้นเป็นองศาเซลเซียส และบางส่วนมีหน่วยเป็นฟาเรนไฮต์โดยมีปริมาณการสั่งซื้อขั้นต่ำที่แตกต่างกัน
    นอกจากไฟ 220V AC (±15%) แล้ว ตัวควบคุมอุณหภูมิอิเล็กทรอนิกส์เหล่านี้ยังมีจำหน่ายในไฟ 110V AC, 12V DC และ 24V DC (110 / 24 /12 โวลต์)
  4. การเปรียบเทียบพารามิเตอร์
    แค็ตตาล็อกของตัวควบคุมอุณหภูมิแบบดิจิตอลแผงขนาดกะทัดรัด
  5. บรรจุุภัณฑ์
    แพคเกจมาตรฐานสามารถโหลดตัวควบคุมอุณหภูมิแบบดิจิตอล 100 PCS / CTN
  6. เครื่องประดับ
    เราขอแนะนำให้คุณซื้ออะไหล่ 5% ~ 10% เช่นคลิปและเซ็นเซอร์เป็นสต็อก
  7. การรับประกัน
    การรับประกันคุณภาพหนึ่งปี (ขยายได้) เริ่มต้นสำหรับตัวควบคุมทั้งหมดของเรา เราจะเสนอการเปลี่ยนทดแทนฟรีหากพบข้อบกพร่องด้านคุณภาพ
  8. บริการปรับแต่ง
    หากคุณไม่พบตัวควบคุมอุณหภูมิที่เหมาะสมบนเว็บไซต์นี้ เราจะช่วยคุณพัฒนาโดยยึดตามผลิตภัณฑ์ที่มีอยู่ของเรา
    ต้องขอบคุณกลุ่มอุตสาหกรรมที่เกี่ยวข้องทั้งหมดของจีน เทอร์โมสแตทที่ปรับแต่งเองของเราจึงมีคุณภาพสูงและราคาต่ำ
    ขั้นต่ำมักจะมาจาก 1,000 ชิ้น อย่าลังเลที่จะติดต่อเราสำหรับบริการปรับแต่ง

หรือคำถามเพิ่มเติม? คลิก คำถามที่พบบ่อย



จำนวนการสั่งซื้อขั้นต่ำ: 200 USD



แรงดันไฟฟ้า

เกี่ยวกับแรงดันไฟฟ้าของตัวควบคุมอุณหภูมิอิเล็กทรอนิกส์นี้

  • 220V AC (± 15%) เป็นค่าเริ่มต้น โดยไม่มีข้อกำหนดขั้นต่ำ (ปริมาณการสั่งซื้อขั้นต่ำ)
  • 110V AC (± 15%) พร้อมขั้นต่ำ 200 ชิ้น;
  • 12V DC พร้อมขั้นต่ำ 200 ชิ้น;
  • 24V DC โดยไม่มีข้อกำหนดขั้นต่ำ;
