AL8010F เครื่องทำความเย็นหรือทำความร้อนแบบดิจิตอลเทอร์โมสตัท


China AL8010F Compact Panel Thermostat - ราคาส่ง, คู่มือผู้ใช้, การแก้ไขปัญหา, แผนภาพการเดินสายไฟ, วิดีโอแนะนำการตั้งค่า และทางเลือกอื่นๆ

ตัวควบคุมอุณหภูมิ AL8010F มีรีเลย์เอาต์พุต 1 ตัวเพื่อเชื่อมต่อและควบคุมสถานะแหล่งจ่ายไฟของ ตู้เย็นหรือเครื่องทำความร้อน, ช่วงอุณหภูมิที่ควบคุมได้ตั้งแต่ -50 ถึง 120 ℃



จำนวนการสั่งซื้อขั้นต่ำ: 200 USD



คุณสมบัติของ AL8010F
  • วิธีการเดินสายสองแบบ, แรงดันไฟฟ้าขาเข้าสำหรับสิ่งนี้ ตัวควบคุมอุณหภูมิ และภาระอาจแตกต่างกัน
  • อุณหภูมิ จุดเตรียมตัว (-50 ถึง 120 ℃) และฮิสเทรีซิสเพื่อกำหนดช่วงอุณหภูมิเป้าหมายและขีด จำกัด สูงและต่ำสำหรับจุดตั้งค่าอุณหภูมิที่มีอยู่
  • ฝัง NVM ลงในหน่วยความจำอัตโนมัติพารามิเตอร์ที่มีอยู่ ดำเนินการข้อมูลทั้งหมดต่อเมื่อเปิดเครื่องอีกครั้ง ไม่จำเป็นต้องกำหนดค่าอีกครั้ง
  • ปรับเทียบอุณหภูมิ;
  • แก้ไขได้ เวลาหน่วงการป้องกันคอมเพรสเซอร์;
  • แจ้งเตือนด้วยรหัสข้อผิดพลาดบนจอแสดงผล (ไม่มีเสียงกริ่งภายใน) เมื่ออุณหภูมิเซ็นเซอร์เกินช่วงที่วัดได้หรือข้อผิดพลาดของเซ็นเซอร์

แผงด้านหน้าของ AL8010F Thermostat

ความละเอียดอยู่ที่ 0.1 °C ตั้งแต่ 0 ถึง 99.9 ซึ่งห่างจากช่วงนี้แค่ 1°C เนื่องจากมีเพียง 3 หลอดดิจิตอลบนหน้าจอ

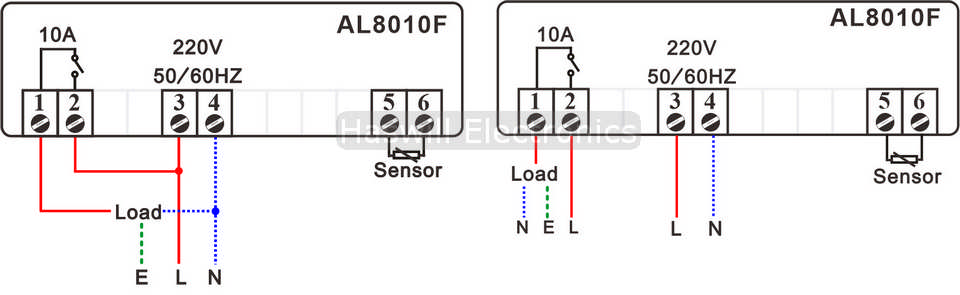

ตัวควบคุมอุณหภูมิ AL8010F Wiring Diagram

หน่วยนี้มีวิธีการเดินสายสองวิธี

  • แผนภาพการเดินสายไฟด้านซ้ายที่มีแหล่งจ่ายไฟเข้าเหมือนกัน 220V,
  • แผนภาพด้านขวาที่มีแรงดันไฟฟ้าต่างกัน โหลดสามารถเชื่อมต่อ 110V ได้ แต่คอนโทรลเลอร์ต้องใช้ไฟ 220V (สมมติว่าคุณซื้อ 220V คุณสามารถซื้อรุ่นอื่นได้เช่น 24v)
2021 ไดอะแกรมการเดินสาย AL8010F ใหม่
2021 ไดอะแกรมการเดินสาย AL8010F ใหม่
AL8010F เทอร์โมดิจิตอลสำหรับควบคุมอุณหภูมิโดยควบคุมสถานะการทำงานของโหลดความร้อนหรือความเย็น - แผนภาพการเดินสายไฟและภาพถ่าย
AL8010F เทอร์โมสตัท – แผนภาพการเดินสายไฟ

เมนูฟังก์ชันของตัวควบคุมอุณหภูมิ AL8010F

รหัสการทำงานนาทีแม็กซ์ค่าเริ่มต้นหน่วย
HCโหมดทำความเย็นหรือทำความร้อนชม
ดีฮิสเทรีซิสอุณหภูมิ / ความแตกต่างของผลตอบแทน1155°C
LSขีดจำกัดล่างสำหรับ Set-Point-50SP-50°C
HSขีด จำกัด บนสำหรับ Set-PointSP120120°C
CAการสอบเทียบอุณหภูมิ-550°C
PTการป้องกัน Delay Time สำหรับเครื่องทำความเย็น0101นาที

จะตั้งค่าช่วงอุณหภูมิที่ต้องการได้อย่างไร?

ช่วงอุณหภูมิเป้าหมายประกอบด้วยสองส่วน: “SP – ดี” เป็นบรรทัดล่างสุด และ “SP + ดี” เป็นบรรทัดบนสุด ดังนั้น คุณต้องตั้งค่าทั้ง “SP” และ “ดี”(ฮิสเทรีซิส)

  • SP คือจุดตั้งอุณหภูมิ ตรวจสอบโดยกดปุ่ม "set" ในสถานะการทำงานปกติ จากนั้นกำหนดค่าโดยกดปุ่ม "UP" และ "DOWN" กดปุ่ม "RST" เพื่อบันทึกข้อมูลใหม่
  • กดปุ่ม "set" ค้างไว้ 3 วินาทีเพื่อเข้าสู่อินเทอร์เฟซเมนูฟังก์ชัน ค้นหา "ดี” และเปลี่ยนมัน อย่าลืมบันทึกค่าใหม่
  • เมื่อ HC = C จะเป็น โหมดควบคุมเครื่องทำความเย็นที่ “PT” (เวลาป้องกันสำหรับคอมเพรสเซอร์) ตัวเลือกใช้งานได้
  • ไก่ HC = H ก็แค่ a เครื่องควบคุมความร้อน; ที่PT ก็ไร้ประโยชน์

รหัสข้อผิดพลาดของ AL8010F

ไม่มีเสียงกริ่งภายในตัวควบคุมอุณหภูมิ AL8010F ดังนั้นจึงเป็นเพียงการแสดงรหัสข้อผิดพลาดบนจอแสดงผล

  1. – – –” หมายถึงข้อผิดพลาดของเซ็นเซอร์หรือวงจรเปิด
  2. HHH” เกิดจากอุณหภูมิห้องเกินขีดจำกัดบนหรือลัดวงจรของเซ็นเซอร์
  3. “LLL” หมายความว่าอุณหภูมิที่วัดโดยเทอร์มิสเตอร์ต่ำกว่าขีด จำกัด ด้านล่างหรือลัดวงจรของเซ็นเซอร์

ดาวน์โหลดคู่มือผู้ใช้ AL 8010F Controller

คู่มือผู้ใช้ AL8010F ในภาษารัสเซีย

регулятора температуры AL8010F - Краткое руководство пользователя.pdf

คู่มือผู้ใช้ AL8010F Thermostat ในภาษาสเปน

คู่มือการใช้ Termostato AL8010F en español.pdf
โปรดทราบว่าหน้าภาษาอังกฤษแสดงเฉพาะคู่มือผู้ใช้เวอร์ชันภาษาอังกฤษ โปรดเปลี่ยนไปใช้หน้าภาษาที่เกี่ยวข้องเพื่อดาวน์โหลดคู่มือ PDF ในภาษาอื่น

เคล็ดลับ: คำแนะนำผู้ใช้นี้สร้างขึ้นโดยใช้เทอร์โมสตัต Elitech AL8010F เราไม่สามารถรับรองได้ว่าโบรชัวร์นี้ยังใช้ได้กับรุ่นเดียวกันจากผู้ผลิตรายอื่น




คำถามที่พบบ่อยเกี่ยวกับ Haswill Compact Panel Thermostat

  1. จะหลีกเลี่ยงการซื้อเครื่องควบคุมอุณหภูมิที่ด้อยคุณภาพได้อย่างไร?
    ที่นี่ เป็นวิธีง่ายๆ ที่ไม่ต้องใช้ความรู้ทางวิชาชีพ
  2. ได้ราคาอย่างไร?
    คลิกปุ่มสอบถามและกรอกแบบฟอร์มให้เสร็จสิ้น คุณจะได้รับคำตอบภายในไม่กี่ชั่วโมง
  3. เซลเซียส VS ฟาเรนไฮต์; และแรงดันไฟฟ้า
    ตัวควบคุมอุณหภูมิแบบดิจิตอลทั้งหมดของเรา ค่าเริ่มต้นเป็นองศาเซลเซียส และบางส่วนมีหน่วยเป็นฟาเรนไฮต์โดยมีปริมาณการสั่งซื้อขั้นต่ำที่แตกต่างกัน
    นอกจากไฟ 220V AC (±15%) แล้ว ตัวควบคุมอุณหภูมิอิเล็กทรอนิกส์เหล่านี้ยังมีจำหน่ายในไฟ 110V AC, 12V DC และ 24V DC (110 / 24 /12 โวลต์)
  4. การเปรียบเทียบพารามิเตอร์
    แค็ตตาล็อกของตัวควบคุมอุณหภูมิแบบดิจิตอลแผงขนาดกะทัดรัด
  5. บรรจุุภัณฑ์
    แพคเกจมาตรฐานสามารถโหลดตัวควบคุมอุณหภูมิแบบดิจิตอล 100 PCS / CTN
  6. เครื่องประดับ
    เราขอแนะนำให้คุณซื้ออะไหล่ 5% ~ 10% เช่นคลิปและเซ็นเซอร์เป็นสต็อก
  7. การรับประกัน
    การรับประกันคุณภาพหนึ่งปี (ขยายได้) เริ่มต้นสำหรับตัวควบคุมทั้งหมดของเรา เราจะเสนอการเปลี่ยนทดแทนฟรีหากพบข้อบกพร่องด้านคุณภาพ
  8. บริการปรับแต่ง
    หากคุณไม่พบตัวควบคุมอุณหภูมิที่เหมาะสมบนเว็บไซต์นี้ เราจะช่วยคุณพัฒนาโดยยึดตามผลิตภัณฑ์ที่มีอยู่ของเรา
    ต้องขอบคุณกลุ่มอุตสาหกรรมที่เกี่ยวข้องทั้งหมดของจีน เทอร์โมสแตทที่ปรับแต่งเองของเราจึงมีคุณภาพสูงและราคาต่ำ
    ขั้นต่ำมักจะมาจาก 1,000 ชิ้น อย่าลังเลที่จะติดต่อเราสำหรับบริการปรับแต่ง

หรือคำถามเพิ่มเติม? คลิก คำถามที่พบบ่อย



จำนวนการสั่งซื้อขั้นต่ำ: 200 USD



แรงดันไฟฟ้า

เกี่ยวกับแรงดันไฟฟ้าของตัวควบคุมอุณหภูมิอิเล็กทรอนิกส์นี้

  • 220V AC (± 15%) เป็นค่าเริ่มต้น โดยไม่มีข้อกำหนดขั้นต่ำ (ปริมาณการสั่งซื้อขั้นต่ำ)
  • 110V AC (± 15%) พร้อมขั้นต่ำ 200 ชิ้น;
  • 12V DC พร้อมขั้นต่ำ 200 ชิ้น;
  • 24V DC โดยไม่มีข้อกำหนดขั้นต่ำ;
