בקר טמפרטורה חשמלי STC-200+ (קירור / חימום / אזעקה)



China STC-200 תרמוסטט לוח קומפקטי - מחיר סיטונאי, מדריך למשתמש, פתרון בעיות, דיאגרמת חיווט, סרטון מדריך הגדרות וחלופות

בקר טמפ' STC-200 מציע ממסר פלט יחיד לשליטה באספקת החשמל של מקרר או תנור חימום או אזעקה חיצונית יחידה.



כמות הזמנה מינימלית: 200 דולר



תכונות של תרמוסטט דיגיטלי STC-200+ הם כדלקמן:
  • זה יכול להיות צג אזעקת הטמפרטורה הנשמע/נראה עבור המקרר, הפליטה, חדר ההגשה והחממה;
  • נקודת קביעת הטמפרטורה וההיסטרזה קובעות את טווח טמפרטורת היעד ומגבלות גבוהות ונמוכות בנפרד להגדרת הטמפרטורה הזמינה;
  • הטמעת NVM לפרמטרים קיימים של זיכרון אוטומטי, המשך את כל הנתונים לאחר החזרה, אין צורך להגדיר אותו שוב;
  • היסטרזיס טמפרטורה מתכווננת, זמן עיכוב מדחס וכיול טמפרטורה;
  • אזעקה ברגע שטמפרטורת החדר חורגת מהטווח המדיד או שגיאת החיישן;
  • אזעקה באמצעות זמזם צרחות וקוד שגיאה בתצוגה.

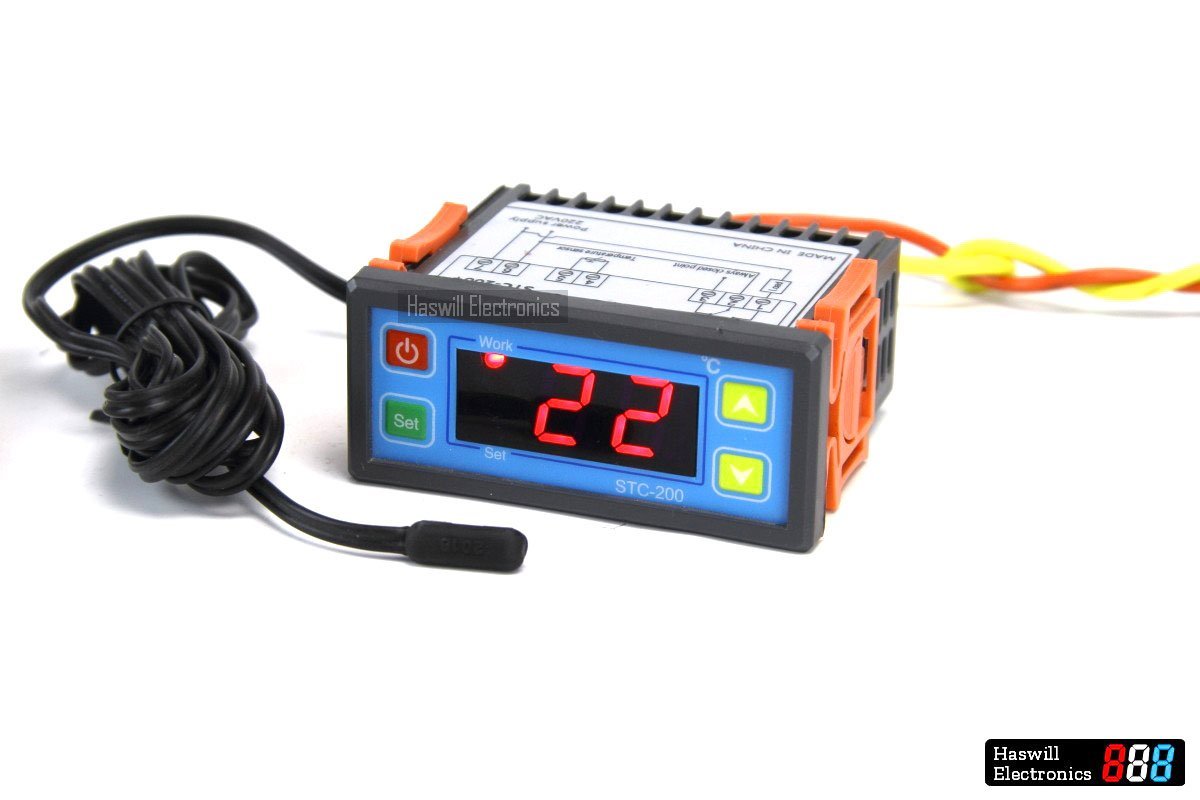

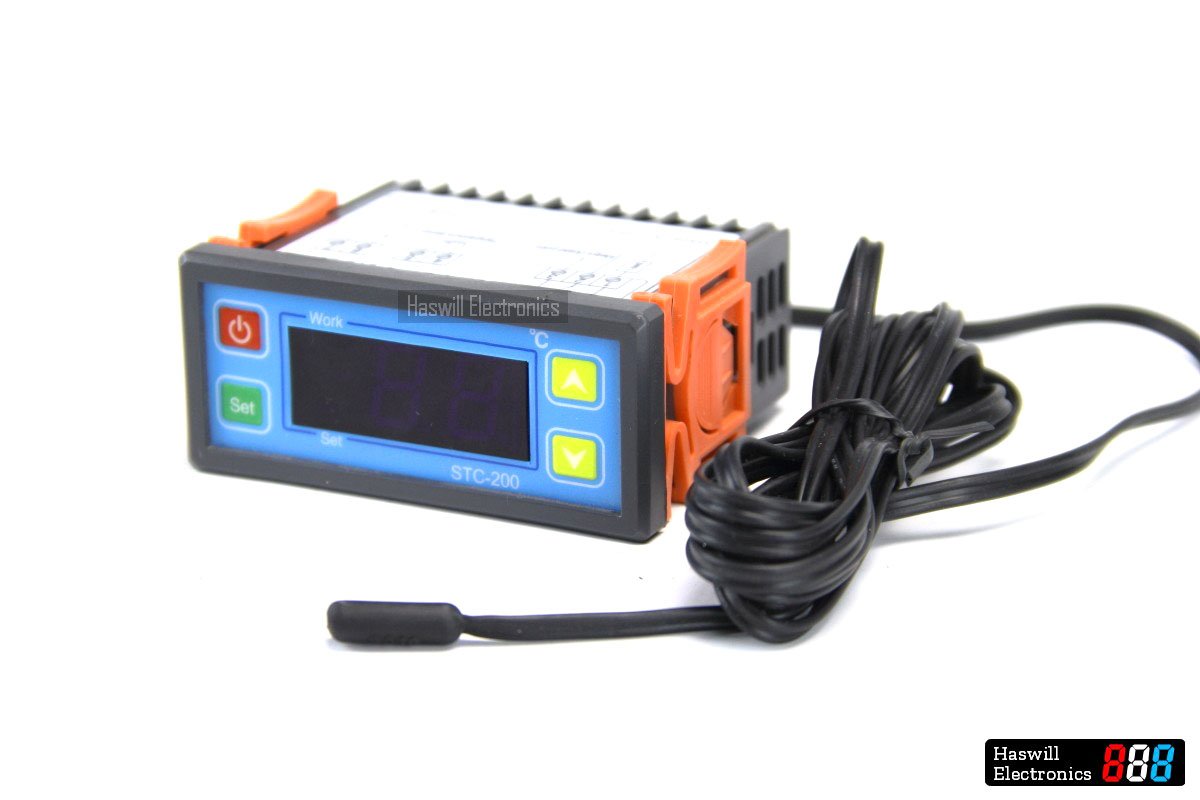

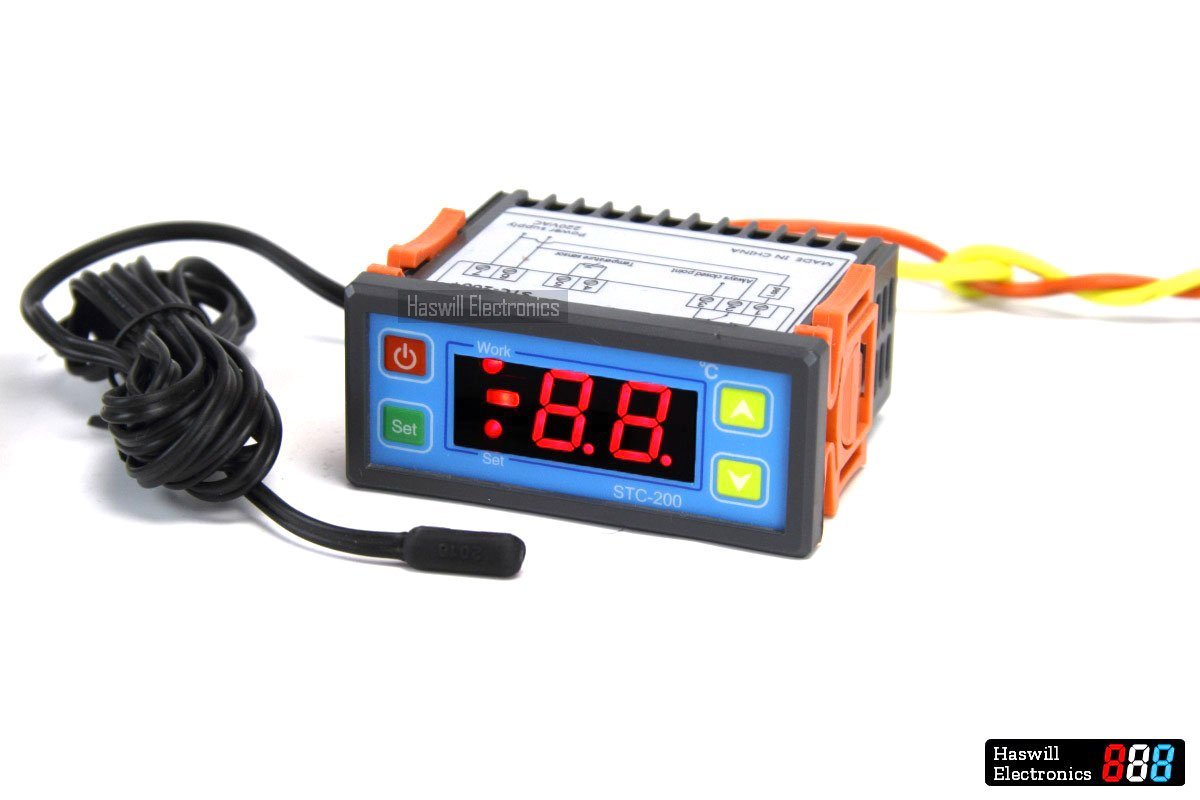

פאנל קדמי של בקר טמפרטורה STC-200+

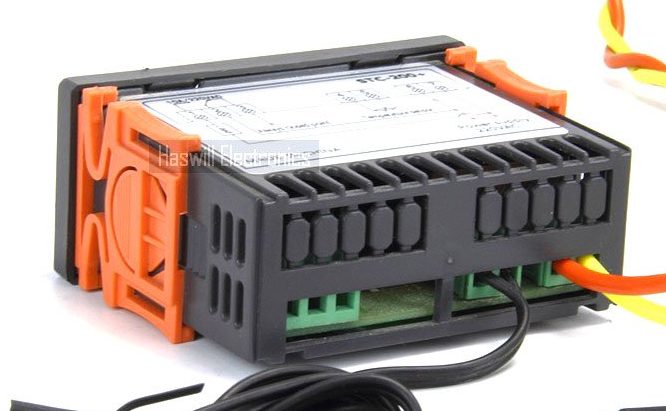

תרשים חיווט בקר STC-200+


STC-200+ תפריט פונקציות

קודפוּנקצִיָהמינימוםמקסימוםבְּרִירַת מֶחדָליחידה
F0הפרש טמפרטורה/היסטרזיס1163מעלות צלזיוס
F1זמן עיכוב הגנה למקרר093מינימום
F2גבול תחתון עבור SP הגדרה-50F3-20מעלות צלזיוס
F3גבול עליון עבור SP הגדרהF29920מעלות צלזיוס
F4מצב קירור או חימום או אזעקה131
F5כיול טמפרטורה-550מעלות צלזיוס

כיצד להגדיר את טווח טמפרטורת היעד?

טווח הטמפרטורות הוגדר בין "SP" ל-"SP + Difference (Hysteresis)" ביחידה זו.

  • SP פירושו ה-Temperatur SetPoint; זה גבול תחתון בבקר זה;
  • תוצאת "SP + Hysteresis" היא גבולות עליונים (היסטרזה היא פרמטר חד-כיווני כאן).
  • מ-SP ל-"SP + Hysteresis" הוא הטווח שהמשתמש רוצה שהטמפרטורה תישאר בסביבה; פַּעַם חורג מטווח זה, מצב העומס ישתנה; בצע את השלבים הבאים כדי להגדיר אותו:
    • לחץ על מקש "SET", המציג את ערך SP;
    • לחץ על המקשים "UP" ו- "DOWN" כדי לשנות את SP, אשר F2 ו-F3 מוגבלים;
    • זה יחזור למצב רגיל בשנות ה-30 אם לא יפעל.

כיצד להגדיר את שאר הפרמטרים של STC200+?

  1. החזק את המקשים "SET" ו-"Up" למשך 4 שניות בו זמנית כדי להיכנס לממשק קוד הפונקציה; אתה תראה F0.
  2. לחץ על מקשי "מעלה" או "למטה" כדי לבחור את הקוד שברצונך לעדכן;
  3. לחץ על כפתור "SET" כדי לבדוק את הערך הקיים;
  4. לחץ על מקשי "מעלה" או "למטה" כדי להתאים נתונים;
  5. לחץ שוב על מקש "SET" לתפריט הפונקציות, והערך המוגדר נשמר.

עוד טיפים:

  • חזור על שלבים 2 / 3 / 4 כדי להתאים פרמטרים אחרים;
  • לחץ על "SET" למשך 3 שניות כדי לשמור נתונים ולחזור למצב הצג הרגיל.

איך לקחת את זה כמקרר צג טמפרטורה ואזעקה?

  • הגדר את F4= 3;
  • ההתראה החיצונית תופעל ברגע שטמפרטורת החדר חוצה את הטווח הבטוח (SP+Hysteresis ו-SP);
  • כ מערכת ניטור טמפרטורת החדר עם אזעקה מובנית ואזעקה חיצונית נתמכת, הוא מתאים הן לחדר ההקפאה והן לחדר החם; אבל זה לא ישלוט במקרר או במחמם;
  • זה יכול לשמש כצג טמפרטורת הפליטה / יחידת אזעקה עבור מי אקווריום / מיכל דגים, חזה / מקפיא זקוף, חדר שרתים, חדר ספא, חדר עישון, מרתף יין וכו '.

STC-200+פתרון בעיות וקוד שגיאה

  • E1: יחידת הזיכרון שבורה
  • EE: שגיאת תרמיסטור
  • HH: טמפרטורה מזוהה > 99°C
  • LL: טמפרטורה זוהתה <-50°C
ניתן לפתור את רוב השגיאות על ידי החלפת חיישן חדש, אנא מצא פתרונות נוספים מהמדריך למשתמש למטה.

הורדת מדריך למשתמש STC-200+

מדריך למשתמש של תרמוסטט STC 200 בספרדית

מדריך למשתמש של Termostato STC-200 בכתובת español.pdf
אנא שים לב שהדף באנגלית מציג רק את הגרסה האנגלית של המדריך למשתמש, אנא עבור לדף השפה המתאים כדי להוריד את מדריך ה-PDF בשפות אחרות.
עוד טיפים:
  • הוראה זו מבוססת על בקר הטמפרטורה של Elitech STC 200+;
  • אותם מוצרים עם חבילה דומה מספקים אחרים צריכים להיות עקביים אך לא מובטח שהם יהיו זהים ב-100%.




שאלות נפוצות של תרמוסטט פאנל Haswill Compact

  1. כיצד להימנע מקניית בקרי טמפרטורה נחותים?
    כאן היא שיטה פשוטה, שאינה דורשת ידע מקצועי.
  2. איך מקבלים את המחיר?
    לחץ על כפתור החקירה, וסיים את הטופס, תקבל תשובה תוך מספר שעות.
  3. צלזיוס לעומת פרנהייט; ומתח
    כל בקרי הטמפרטורה הדיגיטליים שלנו ברירת מחדל במעלות צלזיוס, וחלק מהן זמין בפרנהייט עם כמויות מינימליות שונות;
    מלבד 220V AC (±15%), בקרי טמפרטורה אלקטרוניים אלה זמינים גם ב-110V AC, 12V DC ו-24V DC (110/24/12 וולט).
  4. השוואת פרמטרים
    קטלוג של בקרי טמפרטורה דיגיטליים לפאנל קומפקטי
  5. חֲבִילָה
    החבילה הסטנדרטית יכולה לטעון 100 בקרי טמפרטורה דיגיטליים PCS / CTN.
  6. אביזרים
    אנו מציעים לך לקנות חלקי חילוף של 5% ~ 10% כמו תפסים וחיישנים כמלאי.
  7. אַחֲרָיוּת
    ברירת מחדל של שנה אחת (ניתנת להרחבה) אחריות איכות לכל הבקרים שלנו, אנו נציע תחליף ללא תשלום אם נמצא פגם באיכות.
  8. שירות התאמה אישית
    אם אינך יכול למצוא בקר טמפרטורה מתאים באתר זה, אנו נעזור לך לפתח אותו בהתבסס על המוצרים הבוגרים הקיימים שלנו;
    הודות לסט השלם של רשתות תעשייה קשורות של סין, התרמוסטטים המותאמים אישית שלנו הם באיכות גבוהה ובמחיר נמוך;
    ה-MOQ הוא בדרך כלל מ-1000 חתיכות. אל תהסס לפנות אלינו לקבלת שירותי התאמה אישית.

או שאלות נוספות? נְקִישָׁה שאלות נפוצות



כמות הזמנה מינימלית: 200 דולר



מתח

לגבי המתח של בקר הטמפרטורה האלקטרוני הזה

  • 220V AC (±15%) כברירת מחדל, ללא דרישת MOQ (כמות הזמנה מינימלית);
  • 110V AC (±15%) עם MOQ 200 PCS;
  • 12V DC עם MOQ 200 PCS;
  • 24V DC ללא דרישת MOQ;

כאחת מהמפיצות של אליטק, Haswill Electronics מציעה את גרסת המותג המקורי של Elitech במחיר תחרותי.
