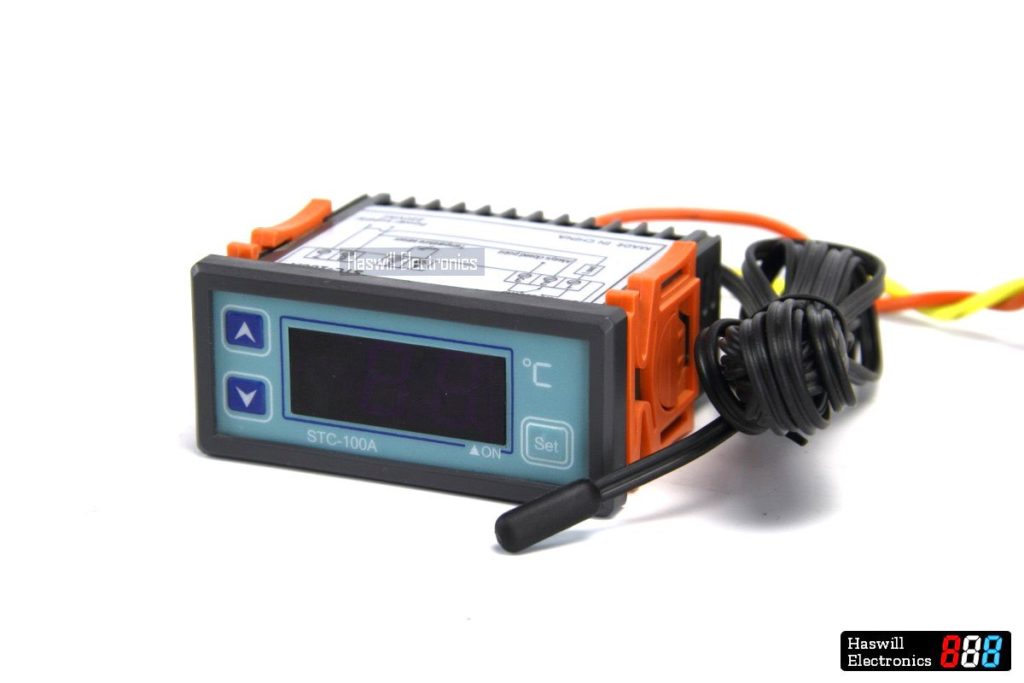

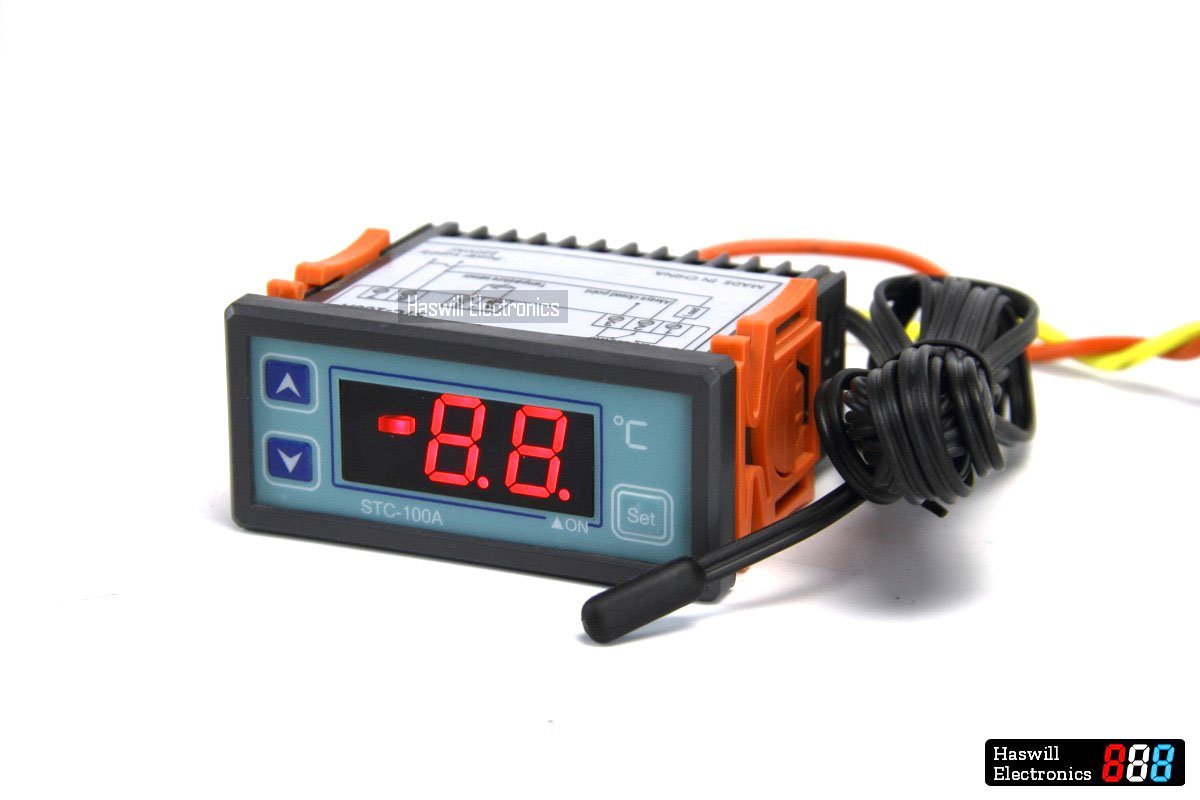

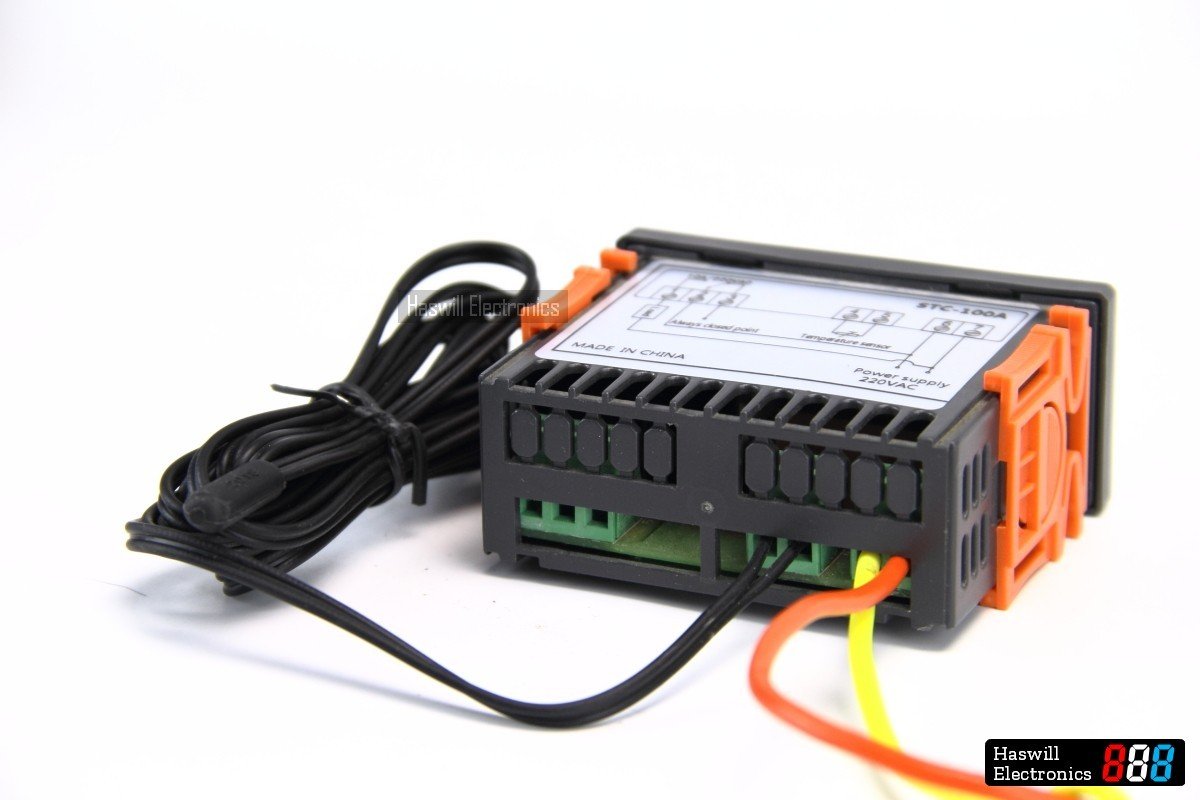

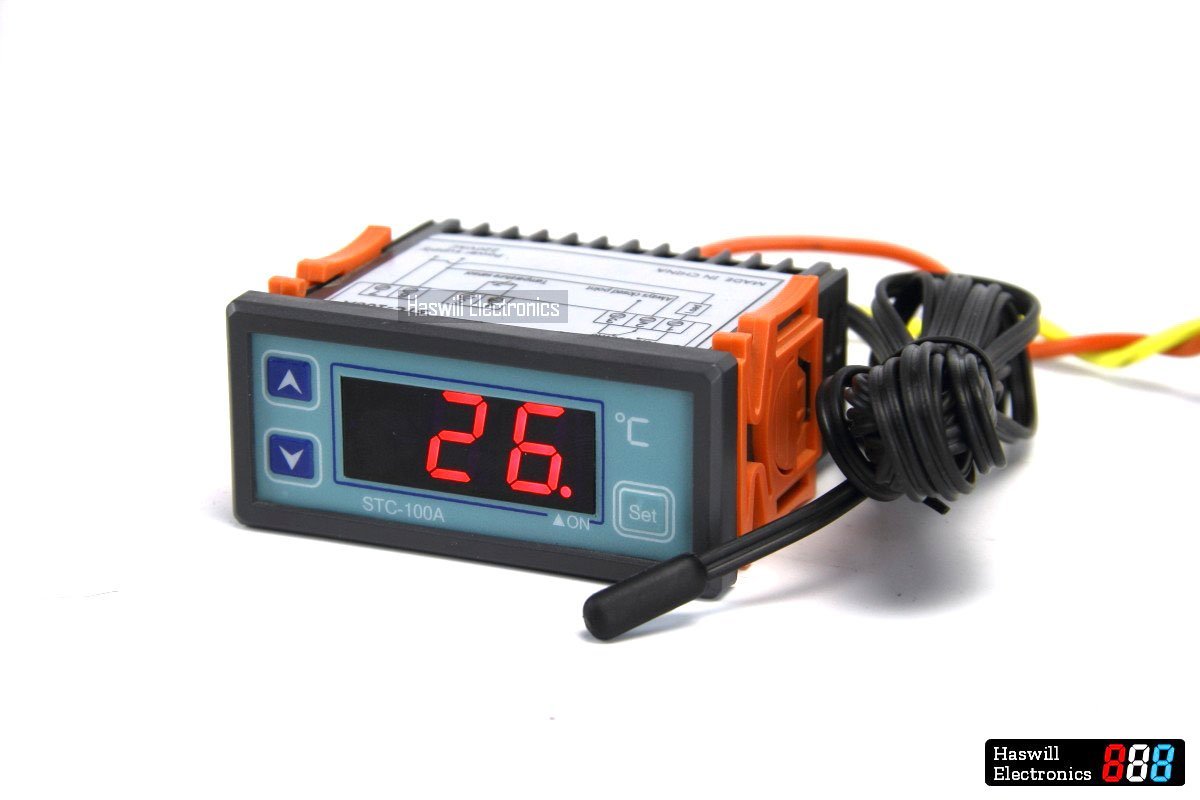

STC-100A תרמוסטט דיגיטלי לקירור או חימום


לקנות את זה באיביי
China STC-100A תרמוסטט לוח קומפקטי - מחיר סיטונאי, מדריך למשתמש, פתרון בעיות, דיאגרמת חיווט, סרטון מדריך הגדרות וחלופות

STC-100A הוא חכם בקר טמפרטורה דיגיטלי עם ממסר יציאה 1 לשליטה באספקת החשמל של א מקרר או תנור חימום.



כמות הזמנה מינימלית: 200 דולר



התכונות של התרמוסטט הדיגיטלי STC-100A הן כדלקמן:
  • הטמפרטורה נקודת קבע והיסטרזיס קובעות את טווח טמפרטורת היעד ומגבלות גבוהות ונמוכות בנפרד לנקודת קביעת הטמפרטורה הזמינה;
  • הטמעת NVM לפרמטרים קיימים של זיכרון אוטומטי, המשך את כל הנתונים לאחר החזרה, אין צורך להגדיר אותו שוב;
  • היסטרזיס טמפרטורה מתכוונן, זמן עיכוב מדחס וכיול טמפרטורה;
  • אזעקה לפי קוד שגיאה בתצוגה (ללא זמזם בפנים);
  • אזעקה ברגע שטמפרטורת החיישן היא מעבר לטווח הנמדד או שגיאת החיישן.

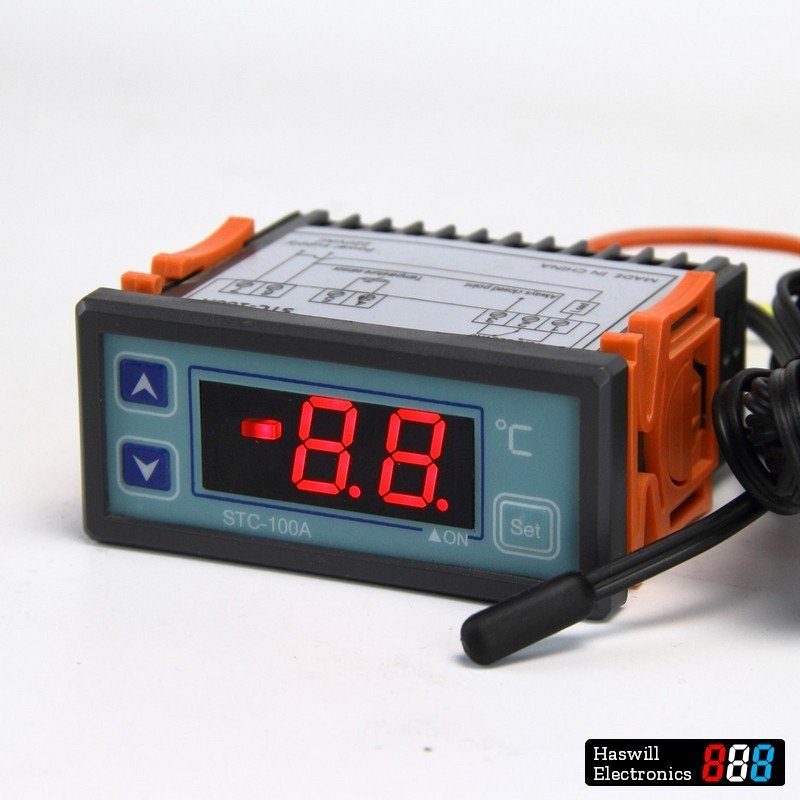

פאנל קדמי של בקר טמפרטורה STC-100A


תרשים חיווט של בקר טמפרטורה STC 100A


תפריט פונקציות STC100A

קודפוּנקצִיָהMINMAXבְּרִירַת מֶחדָליחידה
HCמצב קירור או חימוםגחג
דהיסטרזיס טמפרטורה / הפרש החזרה1155מעלות צלזיוס
LSגבול תחתון להגדרת SP-40SP-40מעלות צלזיוס
HSגבול עליון להגדרת SPSP9970מעלות צלזיוס
CAכיול טמפרטורה = טמפ' אמיתית. - טמפ' מדודה.-770מעלות צלזיוס
PTזמן עיכוב הגנה לעומס (לא משנה מצב קירור או חימום)071מינימום

איך מגדירים את טווח טמפרטורת היעד? הטווח הוגדר בין "SP" ל-"SP + Difference" ביחידה זו.

  • SP פירושו ה-Temperatur SetPoint, והוא הגבול התחתון בבקר זה;
  • [SP + Hysteresis] הוא הגבול העליון (Hysteresis הוא פרמטר חד-כיווני כאן).
  • מ-SP ל-[SP + Hysteresis] הוא הטווח שהמשתמש מעוניין שהטמפרטורה תישמר סביבו, ברגע שחורג מטווח זה, סטטוס העומס ישתנה, בצע את השלבים הבאים כדי להגדיר אותו:
    • לחץ על מקש "SET", המציג את ערך SP;
    • הקש על המקשים "מעלה" ו"למטה" כדי לשנות את SP, אשר LS ו-HS מוגבלים;
    • זה יחזור למצב רגיל ב-4s אם לא יפעל.

כיצד אנו מגדירים את שאר הפרמטרים?

  1. החזק את מקש "SET" למשך 4 שניות כדי להיכנס לממשק קוד הפונקציה, ותראה HC. ח אומר חימום רק תרמוסטט מצב, ו-C פירושו תרמוסטט קירור מצב.
  2. לחץ על מקשי "מעלה" או "למטה" כדי לבחור את הקוד שברצונך לעדכן;
  3. לחץ על "SET" כדי לראות את הערך הקיים;החזק את מקש "SET" ואל תשחרר אותו, בינתיים, הקש על מקשי "מעלה" או "למטה" כדי לשנות נתונים;
  4. שחרר את כל המקשים ולאחר מכן לחץ על מקש "מעלה" או "למטה" לקוד הבא;

עוד טיפים:

  • חזור על שלבים 3 / 4 כדי להתאים פרמטרים אחרים;
  • כל הנתונים החדשים יישמרו אוטומטית, והם יחזרו למצב רגיל תוך 4 שניות אם לא יפעלו.
ניתן לפתור את רוב השגיאות על ידי החלפת חיישן חדש, אנא מצא פתרונות נוספים מהמדריך למשתמש למטה.

פתרון בעיות בבקר STC-100A וקוד שגיאה

  • E1: יחידת הזיכרון שבורה
  • EE: שגיאת תרמיסטור
  • HH: טמפרטורה מזוהה > 99°C
  • LL: טמפרטורה זוהתה <-50°C
ניתן לפתור את רוב השגיאות על ידי החלפת חיישן חדש, אנא מצא פתרונות נוספים מהמדריך למשתמש למטה.

בקר טמפרטורה STC-100A מדריך למשתמש הורדה





מדריך למשתמש של תרמוסטט STC 100A בספרדית

מדריך לשימוש של Termostato STC-100A בכתובת español.pdf
אנא שים לב שהדף באנגלית מציג רק את הגרסה האנגלית של המדריך למשתמש, אנא עבור לדף השפה המתאים כדי להוריד את מדריך ה-PDF בשפות אחרות.
מדריך למשתמש זה מבוסס על Elitech STC-100A ואמור להיות ניתן לעבודה עם אותו בקר מבית Eko, Kamtech.




שאלות נפוצות של תרמוסטט פאנל Haswill Compact

  1. כיצד להימנע מקניית בקרי טמפרטורה נחותים?
    כאן היא שיטה פשוטה, שאינה דורשת ידע מקצועי.
  2. איך מקבלים את המחיר?
    לחץ על כפתור החקירה, וסיים את הטופס, תקבל תשובה תוך מספר שעות.
  3. צלזיוס לעומת פרנהייט; ומתח
    כל בקרי הטמפרטורה הדיגיטליים שלנו ברירת מחדל במעלות צלזיוס, וחלק מהן זמין בפרנהייט עם כמויות מינימליות שונות;
    מלבד 220V AC (±15%), בקרי טמפרטורה אלקטרוניים אלה זמינים גם ב-110V AC, 12V DC ו-24V DC (110/24/12 וולט).
  4. השוואת פרמטרים
    קטלוג של בקרי טמפרטורה דיגיטליים לפאנל קומפקטי
  5. חֲבִילָה
    החבילה הסטנדרטית יכולה לטעון 100 בקרי טמפרטורה דיגיטליים PCS / CTN.
  6. אביזרים
    אנו מציעים לך לקנות חלקי חילוף של 5% ~ 10% כמו תפסים וחיישנים כמלאי.
  7. אַחֲרָיוּת
    ברירת מחדל של שנה אחת (ניתנת להרחבה) אחריות איכות לכל הבקרים שלנו, אנו נציע תחליף ללא תשלום אם נמצא פגם באיכות.
  8. שירות התאמה אישית
    אם אינך יכול למצוא בקר טמפרטורה מתאים באתר זה, אנו נעזור לך לפתח אותו בהתבסס על המוצרים הבוגרים הקיימים שלנו;
    הודות לסט השלם של רשתות תעשייה קשורות של סין, התרמוסטטים המותאמים אישית שלנו הם באיכות גבוהה ובמחיר נמוך;
    ה-MOQ הוא בדרך כלל מ-1000 חתיכות. אל תהסס לפנות אלינו לקבלת שירותי התאמה אישית.

או שאלות נוספות? נְקִישָׁה שאלות נפוצות



כמות הזמנה מינימלית: 200 דולר



מתח

לגבי המתח של בקר הטמפרטורה האלקטרוני הזה

  • 220V AC (±15%) כברירת מחדל, ללא דרישת MOQ (כמות הזמנה מינימלית);
  • 110V AC (±15%) עם MOQ 200 PCS;
  • 12V DC עם MOQ 200 PCS;
  • 24V DC ללא דרישת MOQ;

כאחת מהמפיצות של אליטק, Haswill Electronics מציעה את גרסת המותג המקורי של Elitech במחיר תחרותי.
