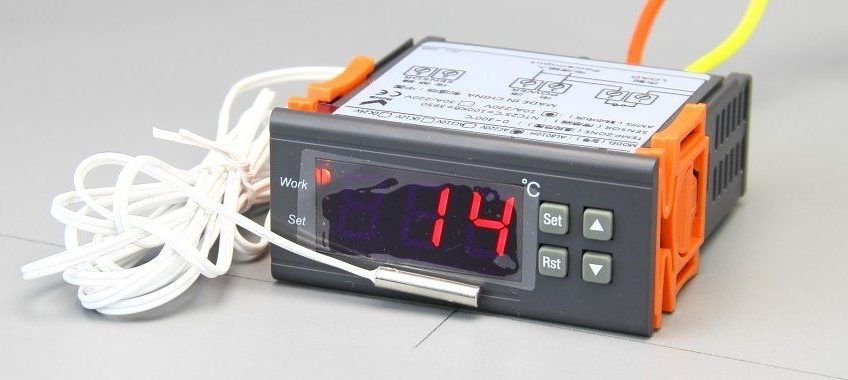

AL8010h controlador de alta temperatura de 300 grados

Controlador electrónico de alta temperatura AL8010H 300 grados máximos


Termostato de panel compacto AL8010H de China: precio al por mayor, manual del usuario, solución de problemas, diagrama de cableado, video guía de configuración y alternativas

AL8010H es un controlador digital de alta temperatura, control máximo 300 ℃; predeterminado en grados Celsius y relé de salida de 30 A para apagar/encender el calentador, máximo de 6600 W con 220 V o 3300 W con 110 V.

El precio aquí no es incluir la sensor termistor. Enumere sus requisitos en el área a continuación para obtener una cotización.



Cantidad mínima de pedido: 200 USD


Características de AL8010H

  • Dos tipos de métodos de cableado: el voltaje de alimentación de entrada para el controlador y la carga cableada pueden ser diferentes;
  • El punto de ajuste de temperatura (0 a 300 ℃) y elhistéresis para determinar el rango de temperatura objetivo y el límite alto y bajo del punto de ajuste de temperatura disponible;
  • Incruste NVM en la memoria automática de los parámetros existentes, reanude todos los datos una vez que se vuelva a encender, no es necesario configurarlo nuevamente;
  • Calibración de temperatura ajustable;
  • Tiempo de retardo de protección del compresor editable;
  • Alarma por código de error en pantalla (sin zumbador interno) una vez que la temperatura del sensor excede el rango medible o error del sensor.

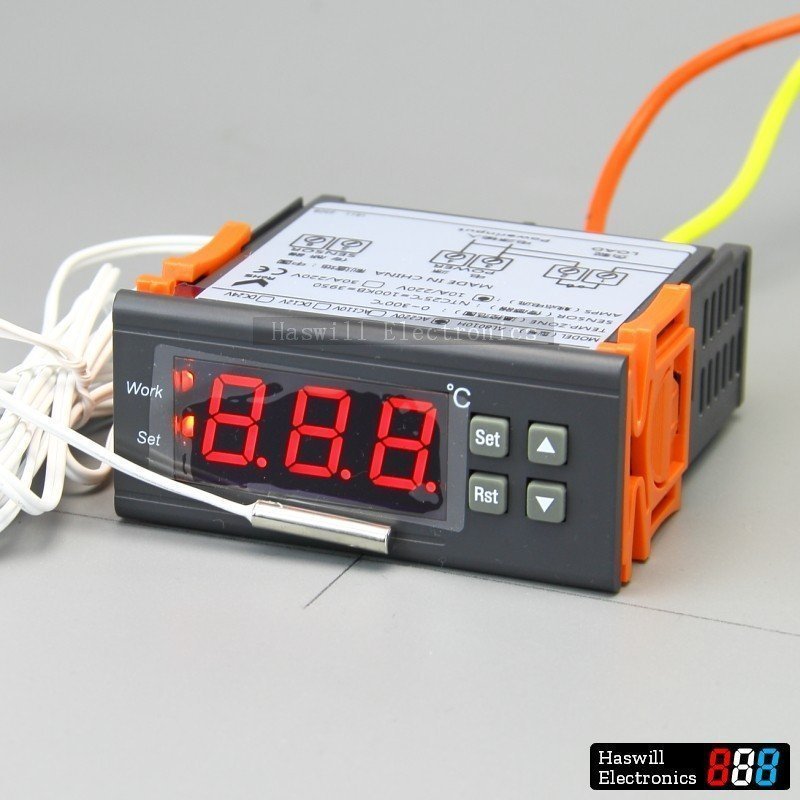

Panel frontal del termostato AL8010H


Diagrama de cableado del controlador de alta temperatura AL8010H

Esta unidad tiene dos formas de cableado.

  • el diagrama de cableado izquierdo con la misma fuente de alimentación de entrada 220V,
  • el diagrama correcto con diferentes voltajes, las cargas podrían conectarse a 110V, pero el controlador debe alimentar a 220V (supongamos que compras el de 220V, también puedes comprar otras versiones, por ejemplo, 24v)
2021 nuevos diagramas de cableado AL8010H
2021 nuevos diagramas de cableado AL8010H
Fotografía del cableado del controlador digital de alta temperatura AL8010H
Foto de cableado del controlador de alta temperatura AL8010H

Menú de funciones del controlador de alta temperatura AL8010H

CódigoFunciónmín.máx.Por defectoUnidad
HCModo de refrigeración o calefacciónChCN / A
DHistéresis de temperatura/diferencia de retorno1155°C
LSLímite inferior para el punto de ajuste0SP0°C
SALímite superior para el punto de ajusteSP300300°C
CaliforniaCalibración de temperatura-550°C
PTTiempo de retardo de protección para refrigerador0101mín.

Los métodos para configurar la temperatura deseada son los mismos que los del controlador AL8010F, haga clic en aquí para ver las instrucciones de funcionamiento.


Código de error del AL8010H

No hay ningún timbre dentro del controlador de temperatura AL8010H. Por lo tanto, solo muestra el código de error en pantalla.

  1. – – –”significa error del sensor o circuito abierto;
  2. HHH"Es causado por la temperatura ambiente que excede el límite superior o por un cortocircuito del sensor;
  3. LLL"Significa la temperatura medida por el termistor inferior al límite inferior o cortocircuito del sensor;

Descargue el Manual de Usuario del termostato de alta temperatura AL8010H

Manual de usuario del termostato AL8010H en español

Manual de usuario de Termostato AL8010H en español.pdf
Tenga en cuenta que la página en inglés solo muestra la versión en inglés del manual del usuario; cambie a la página del idioma correspondiente para descargar el manual en PDF en otros idiomas.

Consejo: Estas instrucciones de usuario se crearon en base al termostato Elitech AL8010H; no podemos asegurarle que este folleto también funcione para los mismos modelos de otros fabricantes.




Preguntas frecuentes sobre el termostato de panel compacto Haswill

  1. ¿Cómo evitar comprar controladores de temperatura inferiores?
    aquí Es un método sencillo, que no requiere conocimientos profesionales.
  2. ¿Cómo conseguir el precio?
    Haga clic en el botón de consulta y complete el formulario. Recibirá una respuesta en unas horas.
  3. Celsius versus Fahrenheit; y voltaje
    Todos nuestros controladores de temperatura digitales por defecto en grados Celsius, y parte de ellos está disponible en Fahrenheit con diferentes cantidades mínimas de pedido;
    Además de 220 VCA (±15%), estos controladores de temperatura electrónicos también están disponibles en 110 VCA, 12 VCC y 24 VCC (110/24/12 voltios).
  4. Comparación de parámetros
    Catálogo de controladores de temperatura digitales de panel compacto
  5. Paquete
    El paquete estándar podría cargar controladores de temperatura digitales 100 PCS/CTN.
  6. Accesorios
    Le sugerimos que compre entre un 5% y un 10% de repuestos como clips y sensores en stock.
  7. Garantía
    Garantía de calidad predeterminada de un año (ampliable) para todos nuestros controladores. Ofreceremos un reemplazo gratuito si encontramos un defecto de calidad.
  8. Servicio de personalización
    Si no puede encontrar un controlador de temperatura adecuado en este sitio web, le ayudaremos a desarrollarlo en función de nuestros productos maduros existentes;
    Gracias al conjunto completo de cadenas industriales relacionadas de China, nuestros termostatos personalizados son de alta calidad y bajo precio;
    El MOQ suele ser de 1000 piezas. No dude en contactarnos para servicios de personalización.

o más preguntas? Hacer clic Preguntas frecuentes



Cantidad mínima de pedido: 200 USD



Voltaje

Respecto al voltaje de este controlador de temperatura electrónico

  • 220 V CA (±15 %) como valor predeterminado, sin requisito de MOQ (cantidad mínima de pedido);
  • 110 V CA (±15 %) con MOQ 200 PCS;
  • 12V CC con MOQ 200 PCS;
  • 24 V CC Sin requisito de MOQ;
