Termostato de panel compacto STC-2301 de China: precio al por mayor, manual del usuario, solución de problemas, diagrama de cableado, video guía de configuración y alternativas
STC-2301 es un controlador de temperatura digital con una línea de límite alto-bajo, Ofrece 1 relé de salida para control un refrigerador o un calentador.
Cantidad mínima de pedido: 200 USD
Características del controlador de refrigeración o calefacción STC-2301

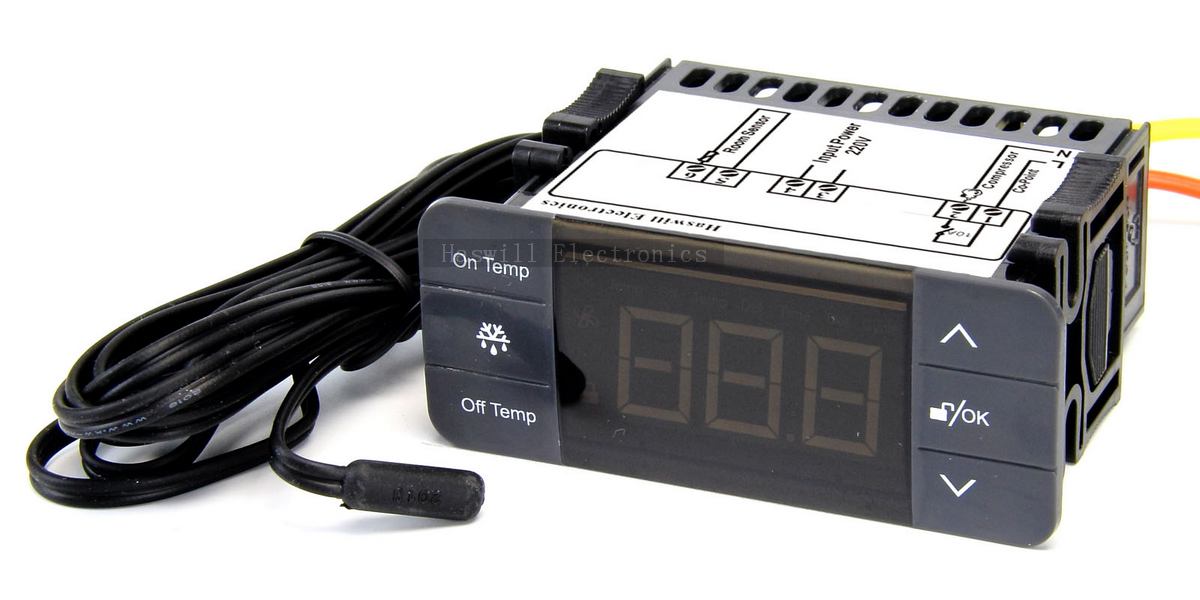

- 6 teclas sensibles al tacto;
- La temperatura de encendido/apagado determina la rango de temperatura objetivo, configúrelos directamente mediante teclas de método abreviado;
- Incruste NVM en los parámetros existentes de la memoria automática, reanude todos los datos una vez que se vuelva a encender, no es necesario configurarlo nuevamente;
- Calibración de temperatura ajustable;
- Controla la refrigeración por temperatura y editable. tiempo de retardo de protección del compresor; el?compresor funciona 15 minutos y se detiene 30 minutos una vez que se produce un error en el sensor;
- Alarma por código de error en pantalla y suena el timbre;
- Controle la alarma de sobretemperatura de la cámara del congelador por tiempo y temperatura, y ofrece 2 tipos de modo de conteo de tiempo para el tiempo de retardo de la alarma.

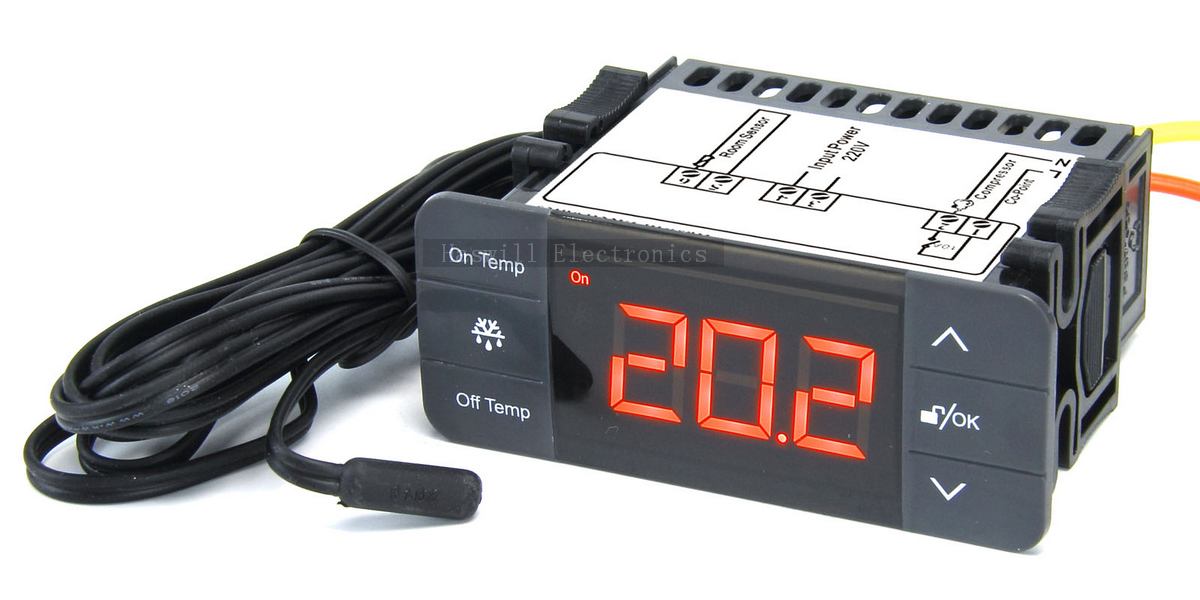

Panel frontal del controlador de temperatura STC-2301
Diagrama de cableado del controlador de temperatura STC-2301
Menú de funciones del controlador de temperatura STC-2301
| Código | Función | mín. | máx. | Por defecto | Unidad |
|---|---|---|---|---|---|
| F9 | Tiempo de retardo solo para la protección del compresor | 0 | 10 | 0 | mín. |
| F10 | Tiempo de retardo de alarma desde el encendido del controlador | 0.1 | 24.0 | 2.0 | Hora |
| F11 | Valor de sobretemperatura de alarma | 0 | 50.0 | 5.0 | °C |
| F12 | Tiempo de retardo de alarma después de F10 (cuenta el tiempo desde el momento en que termina el F10) | 0 | 120 | 10 | mín. |
| F13 | Calibración = Real - Temperatura medida | -10.0 | 10.0 | 0 | °C |
| F14 | 0: Modo Refrigeración; 1: Modo de calefacción | 0 | 1 | 0 | N / A |
¿Cómo establecer la temperatura objetivo?
El rango de temperatura objetivo se definió entre “ON TEMP.” y “OFF TEMP”.
Pero el F14 determina el modo de trabajo, como controlador de refrigeración o un controlador de calefacción, y el rango de temperatura objetivo se reescribirá al valor predeterminado una vez que cambie F14; Por lo tanto, sería mejor si confirma la F14 en primer lugar antes de configurar otros parámetros.
¿Cómo configurar la temperatura para inicios/paradas de carga?
- Tecla [On Temp]: toque esta para verificar/editar el [Valor de temperatura para encender la carga] existente, el carácter “On Temp” se enciende;
- Tecla [Temperatura apagada]: toque esta para verificar/editar el [Valor de temperatura para apagar la carga] existente, y se enciende el carácter “Temperatura apagada”.
Controlador de temperatura STC-2301 Descarga del manual de usuario
- Manual de usuario versión en inglés para PC: Manual de usuario del termostato STC-2301 (inglés).pdf
- Guía rápida de la versión en inglés para dispositivos móviles: Guía de inicio rápido del termostato STC-2301.pdf
Manual de usuario STC 2301 en ruso
Regulador de temperatura STC-2301 - Краткое руководство пользователя.pdfManual de usuario del Termostato STC 2301 en español
Manual de usuario de Termostato STC-2301 en español.pdf
Preguntas frecuentes sobre el termostato de panel compacto Haswill
- ¿Cómo evitar comprar controladores de temperatura inferiores?
aquí Es un método sencillo, que no requiere conocimientos profesionales. - ¿Cómo conseguir el precio?
Haga clic en el botón de consulta y complete el formulario. Recibirá una respuesta en unas horas. - Celsius versus Fahrenheit; y voltaje
Todos nuestros controladores de temperatura digitales por defecto en grados Celsius, y parte de ellos está disponible en Fahrenheit con diferentes cantidades mínimas de pedido;
Además de 220 VCA (±15%), estos controladores de temperatura electrónicos también están disponibles en 110 VCA, 12 VCC y 24 VCC (110/24/12 voltios). - Comparación de parámetros
Catálogo de controladores de temperatura digitales de panel compacto - Paquete
El paquete estándar podría cargar controladores de temperatura digitales 100 PCS/CTN. - Accesorios
Le sugerimos que compre entre un 5% y un 10% de repuestos como clips y sensores en stock. - Garantía
Garantía de calidad predeterminada de un año (ampliable) para todos nuestros controladores. Ofreceremos un reemplazo gratuito si encontramos un defecto de calidad. - Servicio de personalización
Si no puede encontrar un controlador de temperatura adecuado en este sitio web, le ayudaremos a desarrollarlo en función de nuestros productos maduros existentes;
Gracias al conjunto completo de cadenas industriales relacionadas de China, nuestros termostatos personalizados son de alta calidad y bajo precio;
El MOQ suele ser de 1000 piezas. No dude en contactarnos para servicios de personalización.
o más preguntas? Hacer clic Preguntas frecuentes
Cantidad mínima de pedido: 200 USD
Voltaje
Respecto al voltaje de este controlador de temperatura electrónico
- 220 V CA (±15 %) como valor predeterminado, sin requisito de MOQ (cantidad mínima de pedido);
- 110 V CA (±15 %) con MOQ 200 PCS;
- 12V CC con MOQ 200 PCS;
- 24 V CC Sin requisito de MOQ;
