Termostato digital de descongelación de refrigeración STC-9100 con salida de alarma


compre esto en Ebay
Termostato de descongelación de panel compacto STC-9100 de China: precio al por mayor, manual del usuario, solución de problemas, diagrama de cableado, video guía de configuración y alternativas

El termostato de deshielo digital STC-9100 fue diseñado para controlar la Refrigeración y descongelación y alarma externa Estado de la alimentación a través de los 3 relés de salida y 2 sensores NTC. Normalmente es adecuado para cámaras de congelación de temperatura ultrabaja que se congelan fácilmente en su evaporador.



Cantidad mínima de pedido: 200 USD


Características del termostato STC-9100

A través de los 3 relés de salida y los 2 sensores NTC, el termostato de descongelación STC-9100 posee las siguientes características

  1. El punto de ajuste de temperatura (-50,0 a 50,0 ℃) y la histéresis para determinar el rango de temperatura objetivo; Y el límite alto y bajo del punto de ajuste de temperatura disponible;
  2. Controlar la refrigeración por temperatura y tiempo de retardo editable;
  3. Controlar el descongelamiento por temperatura y tiempo de retardo editable, y el descongelamiento forzado artificial disponible;
  4. Proporcione un tiempo de goteo de agua editable;
  5. Se puede lograr una visualización duradera de la temperatura del sensor de descongelación en la pantalla;
  6. Alarma mediante código de error en la pantalla y el timbre suena, y la función de alarma de sobretemperatura se puede desactivar;
  7. Controlar la alarma de sobretemperatura del congelador habitación por tiempo y temperatura;
  8. Controlar la alarma de sobretemperatura del antihielo unidad por tiempo y temperatura.
  9. Controlar el salida de alarma modo y rango junto a la alarma sonora.

características del 1 al 8 igual que el STC-9200

Beneficios del controlador de temperatura STC 9100

  • 3 modos de alerta disponibles en el STC-9100 termostato de descongelación digital;
  • tanto la temperatura ambiente como la temperatura del evaporador podrían activar alarmas y opciones individuales para configurarlas;
  • Menú de administrador y usuario por separado, fácil de operar para los usuarios, y el rango de punto de ajuste podría limitarse en el menú de administración bloqueable;
  • Opciones suficientes para la configuración de descongelación, como tiempo de goteo de agua, tiempo de duración de descongelación, tiempo de intervalo de descongelación, temperatura de parada de descongelación y modo de conteo del ciclo de descongelación.
  • Carga/descarga por lotes de datos de configuración al soporte del controlador mediante Copy-Key
  • Pantalla LED grande y clara con resolución de 0,1°C;
  • Sensor de temperatura NTC impermeable de 2 piezas (cable de sensor de 2 m de longitud) con precisión de ±1°C;

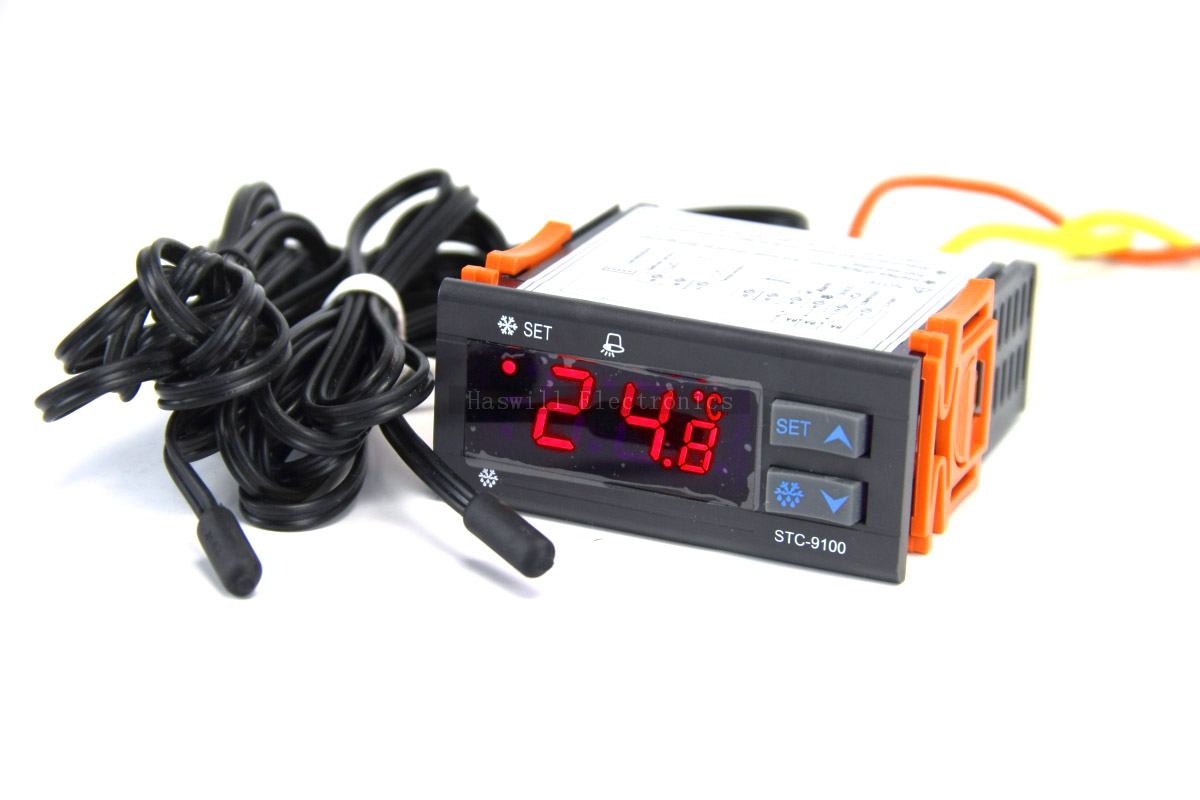

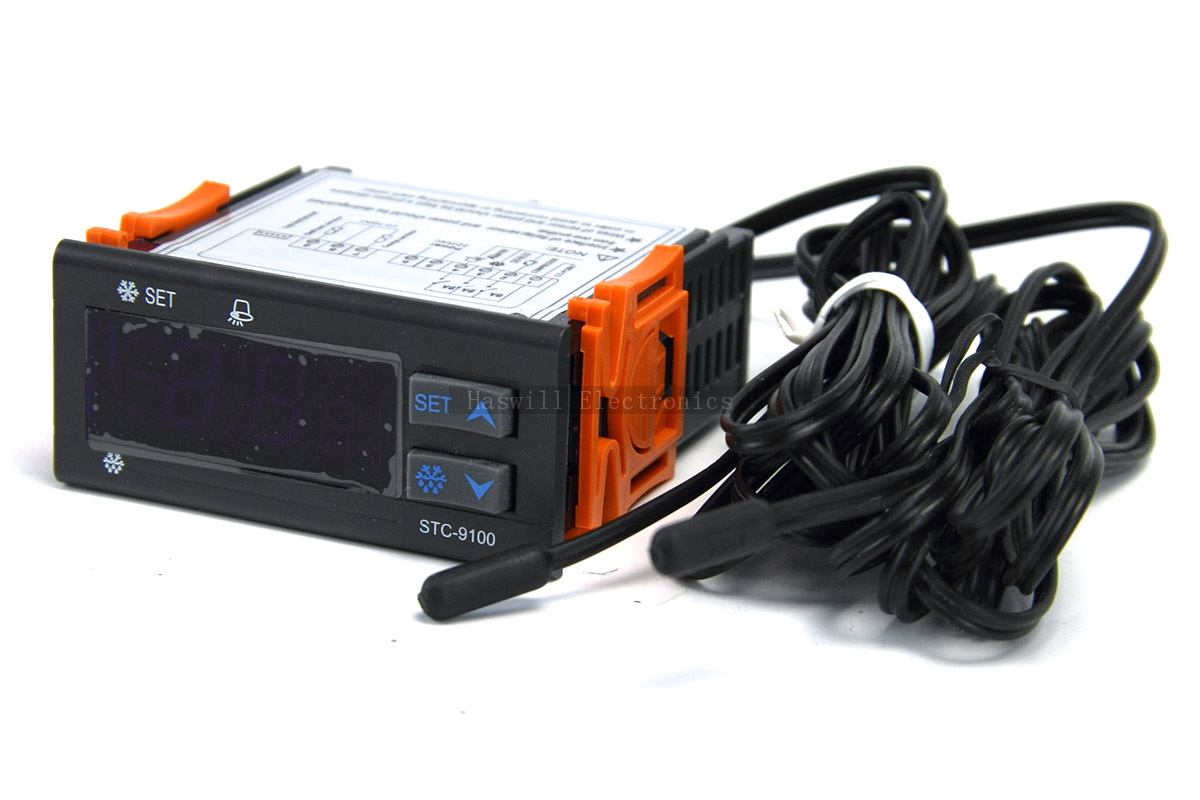

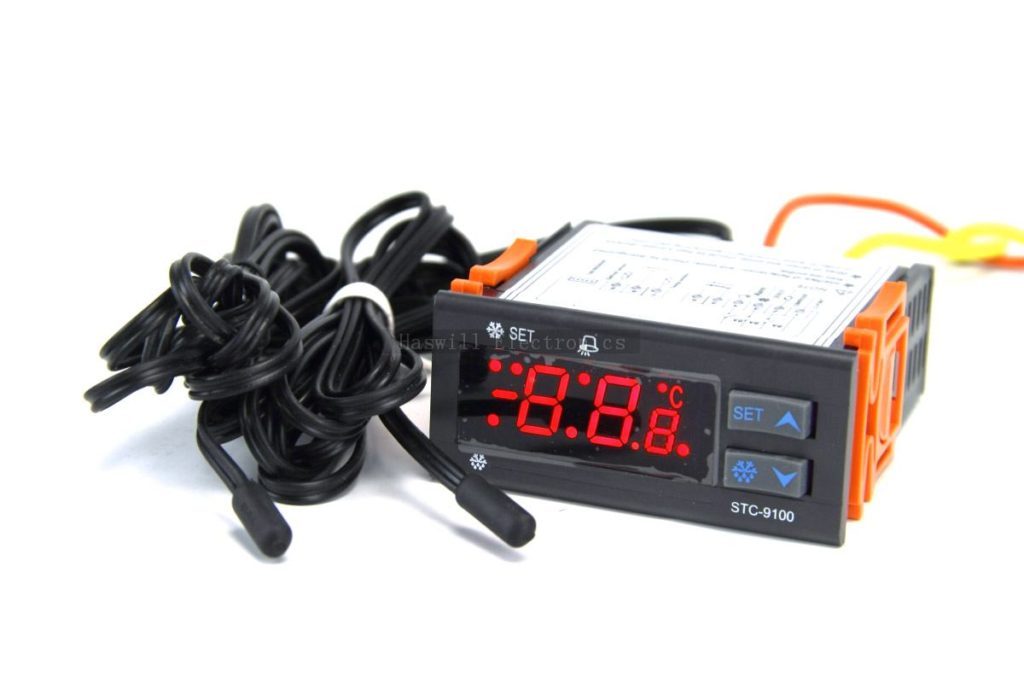

Panel frontal del termostato de descongelación STC-9100


Diagrama de cableado del controlador de descongelación STC-9100

2020 Nuevo diagrama de cableado del controlador de temperatura digital STC 9100 de Haswill Electronics
2020 Nuevo diagrama de cableado del controlador de temperatura digital STC 9100 de Haswill Electronics
  • Puerto 1#: El cableado activo de la alimentación de entrada se enviará a cargas desde otros puertos (#2/3/4) si se alcanzan las condiciones.Es peligroso si conecta el cable equivocado.
  • puerto 2#: El relé para conectar el compresor para generar aire caliente a alta presión, hará que la temperatura del evaporador baje;
  • puerto 3#: El relé para cablear la unidad de descongelación en el evaporador;
  • puerto 4#: El relé para salida de alarma, este diseño único permite cablear una alerta externa que sale del congelador;
  • puerto 5# y 6#: alimentación de entrada para el funcionamiento del STC-9100;
  • Puerto 7#: El sensor NTC para medir la temperatura ambiente instantánea
  • Puerto 8: Copunto para sensor NTC de temperatura dual
  • puerto 9#: El sensor NTC para medir la temperatura instantánea de la unidad de descongelación en el evaporador
  • Clave de copia: puerto mini USB adecuado para configurar controladores en masa, a diferencia del controlador de pantalla de temperatura Ako, que utiliza un controlador maestro para administrar unidades esclavas.

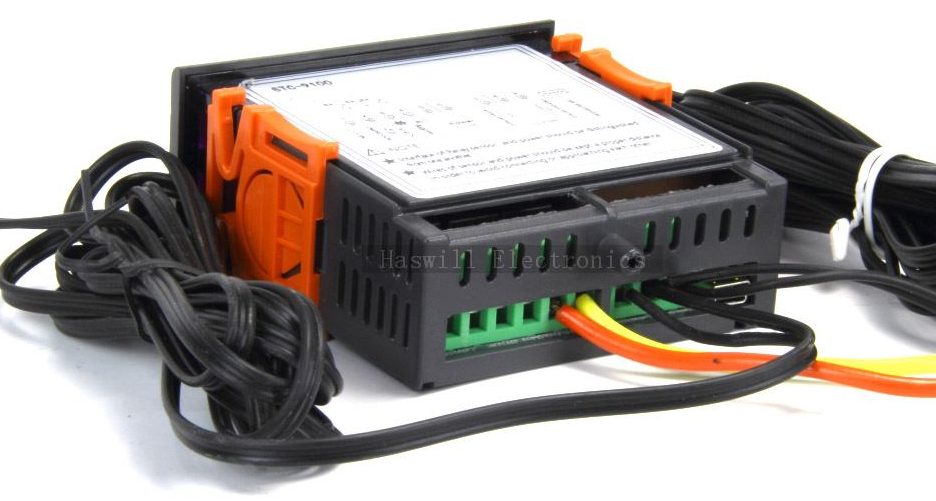

STC 9100 Controlador de temperatura Control Refrigeración Descongelación cableado foto
STC 9100 Controlador de Temperatura Control Refrigeración Descongelación cableado foto
Antiguo diagrama de cableado del controlador de temperatura digital STC 9100
Antiguo diagrama de cableado del controlador de temperatura digital STC 9100



Menú de funciones del controlador de descongelamiento STC 9100

Tanto la versión de código EN como la de código F están disponibles. Consejos:

Cate.Código ESCódigo FFunciónmín.máx.Por defectoUnidadNivel de menú
Temperatura.COLOCARF01SP (punto de ajuste de temperatura)LSA NOSOTROS-5°CMenú del Usuario
HYF02Histéresis de temperatura/diferencia de retorno1252°C
A NOSOTROSF03Límite superior para SPCOLOCAR5020°CMenú de administración
LSF04Límite inferior para SP-50COLOCAR-20°C
C.A.F05Tiempo de retardo para el compresor
Tiempo de retardo para el deshielo (sólo para modo aire térmico)
0503mín.
Defr.FDIF06DescongelarTiempo de ciclo/intervalo01206Hora
MDFF07tiempo duradero025530mín.
ETDF08Temperatura de parada-505010°C
FDTF09Tiempo de goteo de agua01002mín.
TDFF10Modo de descongelación:
EL: descongelación por calefacción eléctrica;
HTG: descongelación por aire térmico
ELHTGEL
DCTF11Modo de conteo del ciclo de descongelación:
RT: Tiempo acumulado desde el encendido del controlador;
COH: Tiempo acumulado de funcionamiento del compresor.
RTCOHRT
DFDF12Modo de visualización al descongelar:
RT: Muestra la temperatura del sensor de habitación;
ÉL: Muestra la temperatura del sensor del evaporador (durante
10 min después de descongelar)
RTÉLRT
AlarmaOGDF13Opciones de salida de alarma:
CAROLINA DEL NORTE: N/A, prohibido;
C.A: siga el timbre, presione cualquier tecla para detenerse;
AUTOMÓVIL CLUB BRITÁNICO: Sigue el timbre y sigue gritando a menos que se solucionen todos los errores.
CAROLINA DEL NORTEC.A.CAROLINA DEL NORTE
ANAF14Temperatura del sensor del evaporador para activar la alarmaLímite inferior-50ELU-50°C
EODF15Tiempo de retardo02550mín.
ELUF 16Limite superiorANA5050°C
ALUF17Temperatura del sensor de habitación para activar la alarmaLimite superiorTODO5050°C
TODOF18Límite inferior-50ALU-50°C
ALDF19Tiempo de retardo09915mín.
calibre.Antiguo TestamentoF20Calibración de temperatura-10100°C

¿Cómo configurar la temperatura?

La temperatura ambiente se definió como "F1" a "F1 + F2" (de "COLOCAR" a "SET + HY");

Puede configurarlos en la interfaz de usuario o en la interfaz de administración, a continuación se muestra la método para el administrador.

  1. Ingrese a la interfaz de administración: mantenga presionadas las teclas [SET] y [Abajo] al mismo tiempo durante 10 segundos; verás el código "F1" ("ESTABLECER").
  2. Presione la tecla [SET] para verificar el valor actual y presione la tecla [Abajo] o la tecla [Arriba] para cambiar el valor F1;
  3. Presione la tecla [SET] para guardar los nuevos datos y, de regreso a la lista del menú, verá el código "F1" ("SET") nuevamente.
  4. Cambie a "F2" ("HY") código presionando la tecla [ARRIBA].

Consulte la sección 4.1 en las instrucciones en PDF para conocer "método de configuración en la interfaz de usuario".


Cómo configurar el descongelamiento

Esta unidad controla el deshielo por Tiempo y Temperatura.

  1. Condición de temperatura: la temperatura del sensor de evaporación es inferior a la "temperatura de parada de descongelación" preestablecida F8 (ETD), que es un valor importante para evitar el descongelamiento excesivo.
  2. Condición de tiempo 1: el tiempo real pasa el intervalo de tiempo preestablecido F6 (FDI), parámetro habitual en casi todos los termostatos de descongelación.
  3. Condición de tiempo 2: Si el "método de descongelación" que usted toma es el gas caliente del compresor rotatorio inverso cuando F10 = 1 (TDF=HTG), contará el momento de la última parada del compresor más F5 (CA), que es un valor de protección para evitar que el compresor arranque y se detenga con frecuencia.

¿Cómo configurar la alarma externa? A diferencia de otros termostatos de descongelación, que solo hacen referencia al sensor de habitación, esta unidad STC-9100 También monitorea el sensor del evaporador.

  1. Verifique las opciones de salida de alarma en F13 (DMO);
  2. Y luego verifique los elementos a continuación F14 – F19

Código de error del termostato STC-9100 y solución de problemas

Una vez que suene la alarma, la lectura parpadee y el timbre suene, puede presionar cualquier tecla para detener el tictac del timbre, pero el código de error en la pantalla no desaparecerá hasta que se hayan solucionado todos los errores.

  • Los siguientes códigos significan un error del termistor de la habitación:E01, E03, DERECHO, RL;
  • Los siguientes códigos significan un error del termistor de descongelación:E02, E04, EH, EL.
La mayoría de los errores se pueden solucionar reemplazando un sensor nuevo. Encuentre más soluciones en el siguiente manual del usuario.

Manual de usuario del termostato de descongelación STC9100

Manual de usuario del Termostato STC 9100 en español

Manual de usuario de Termostato STC-9100 en español.pdf
Tenga en cuenta que la página en inglés solo muestra la versión en inglés del manual del usuario; cambie a la página del idioma correspondiente para descargar el manual en PDF en otros idiomas.

Consejo: Estas instrucciones de usuario se crearon en base al termostato de alarma de descongelación Elitech STC-9100; no podemos asegurarle que este folleto también funcione para los mismos modelos de otros fabricantes.




Preguntas frecuentes sobre el termostato de panel compacto Haswill

  1. ¿Cómo evitar comprar controladores de temperatura inferiores?
    aquí Es un método sencillo, que no requiere conocimientos profesionales.
  2. ¿Cómo conseguir el precio?
    Haga clic en el botón de consulta y complete el formulario. Recibirá una respuesta en unas horas.
  3. Celsius versus Fahrenheit; y voltaje
    Todos nuestros controladores de temperatura digitales por defecto en grados Celsius, y parte de ellos está disponible en Fahrenheit con diferentes cantidades mínimas de pedido;
    Además de 220 VCA (±15%), estos controladores de temperatura electrónicos también están disponibles en 110 VCA, 12 VCC y 24 VCC (110/24/12 voltios).
  4. Comparación de parámetros
    Catálogo de controladores de temperatura digitales de panel compacto
  5. Paquete
    El paquete estándar podría cargar controladores de temperatura digitales 100 PCS/CTN.
  6. Accesorios
    Le sugerimos que compre entre un 5% y un 10% de repuestos como clips y sensores en stock.
  7. Garantía
    Garantía de calidad predeterminada de un año (ampliable) para todos nuestros controladores. Ofreceremos un reemplazo gratuito si encontramos un defecto de calidad.
  8. Servicio de personalización
    Si no puede encontrar un controlador de temperatura adecuado en este sitio web, le ayudaremos a desarrollarlo en función de nuestros productos maduros existentes;
    Gracias al conjunto completo de cadenas industriales relacionadas de China, nuestros termostatos personalizados son de alta calidad y bajo precio;
    El MOQ suele ser de 1000 piezas. No dude en contactarnos para servicios de personalización.
