Der STC-1000 ist ein klassischer, mikrocomputerbasierter Allzweck-Temperaturregler, Bestseller aus dem Jahr 2005, bewährte, stabile Qualität und aktuell niedriger Preis;

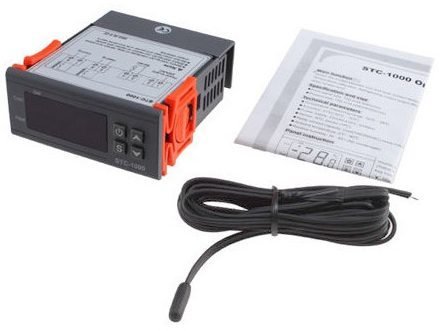

STC-1000 Thermostat aus China

Weitere Funktionen von STC-1000

  • Klassischer Modus, viele DIY-Videos auf YouTube verfügbar;
  • Der Temperatursollwert und die Hysterese um den Zieltemperaturbereich zu bestimmen;
  • Einstellbare Temperaturkalibrierung;
  • Programmierbare Schutzverzögerungszeit trägt dazu bei, die Lebensdauer von Lasten zu verlängern;
  • Der Alarm nach Fehlercode wird angezeigt und der Summer ertönt, sobald die Sensortemperatur über dem messbaren Bereich liegt oder ein Sensorfehler vorliegt.
  • Integrieren Sie NVM in den automatischen Speicher vorhandener Parameter, nehmen Sie alle Daten wieder auf, sobald die Stromversorgung wiederhergestellt ist, und müssen Sie sie nicht erneut konfigurieren.

Wie funktioniert der STC-1000 Controller?

Im Wesentlichen ist dieses Gerät STC-1000 nur ein Umschalter mit den folgenden Bedingungen:

  1. Temperaturbedingung In der Konfigurationsoberfläche gibt es einen Temperatur-Einstellwert (Sollwert) und einen Hysterese-/Differenzwert. Beide sind editierbar und diese beiden Daten bestimmen den idealen Temperaturbereich.
  2. Zeitbedingung Es gibt einen Verzögerungszeitwert (Option von 1 bis 10 Minuten), um den Kompressor vor häufigem Start und Stopp zu schützen. Es handelt sich um die Zählzeit ab dem letzten Stopp des Kompressors. Das Relais schaltet die Kältemaschine ohne Strom, bevor diese Verzögerungszeit abgelaufen ist.

Die NTC-Sensorsonde misst alle paar Sekunden die aktuelle Temperatur und sendet Daten zum Vergleich mit dem Zieltemperaturbereich an den Mikrocomputer. Sobald dieser Bereich überschritten wird und auch andere Bedingungen wie Zeitverzögerung erreicht werden, kann sich der Status der Relais ändern. Auf diese Weise steuert dieses Gerät den Betriebsstatus der angeschlossenen Lasten, um einen idealen Temperaturbereich aufrechtzuerhalten.


So bedienen Sie den Temperaturregler STC-1000

 Breite=

Bedienfeld und Tasten

  • Die „Power“-Taste: Langes Drücken schaltet den Strom ein oder aus. Durch kurzes Drücken werden die aktuellen Einstellungen im SET-Programmmodus gespeichert.
  • die „S“-Taste: Einstellung, langes Drücken versetzt dieses Gerät in den Programm-Set-Modus und die Set-LED leuchtet.
  • die „∧“-Taste: Im Normalmodus drücken, um „Temperatursollwert“ anzuzeigen; Erhöht den Wert im Programmiermodus
  • die „∨“-Taste: Drücken Sie im Normalbetrieb darauf, um den „Temperaturhysterese-/Differenzwert“ anzuzeigen. Der Wert wird bei der Einstellung verringert.

STC-1000 Digitaler Temperaturregler – Selbsttest beim Einschalten

Symbole und Ziffern im Display

  • Einstellanzeige: leuchtet nur im Konfigurations-/Einstellungs-/Programmmodus;
  • Der „Cool“-Indikator:
    • Ständig AN: Kompressor läuft;
    • Blinkend: Verzögerungszeit des Kompressors.
  • Die „Heat“-Anzeige: Heizrelais geschlossen.

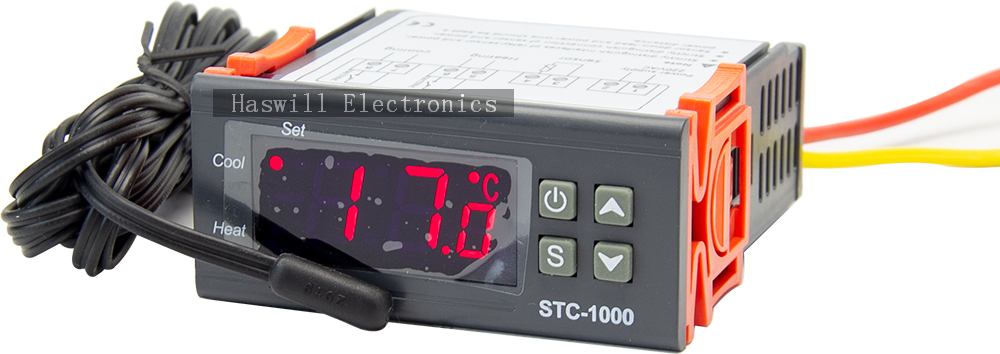

Digitaler Temperaturregler STC-1000 – Normaler Betriebsstatus
STC-1000 Normalzustand

Rückseite und Verkabelung des STC-1000-Thermostats

Dimension und Rate

Die Einbaumaße an der Rückseite des digitalen Thermostats STC-1000 betragen 71 * 29 cm, während die Abmessungen an der Vorderseite 75 * 34 cm betragen; Zwei orangefarbene Clips zum Halten dieses Geräts bei der Montage.


STC 1000-Verdrahtungsplan

stc-1000 Thermostat Verkabelung GIF-Video von haswill
STC-1000 Thermostat Verkabelung GIF-Video

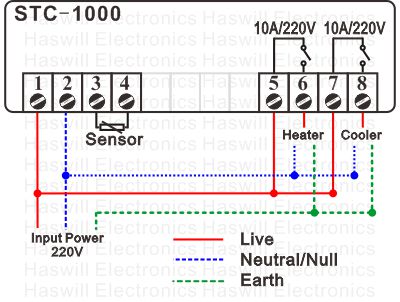

Digitaler Temperaturregler STC-1000 – 2021 Neuer Schaltplan

Neuer STC1000-Verdrahtungsplan

  • 1 und 2 Klemme für Eingangsleistung, max. nicht mehr als die angegebene Spannung* 115 %, z. B. 220 V * 115 % = 253 V.
  • 3- und 4-Klemme für NTC-Sensor-Kabelsonde, muss nicht zwischen + und – unterschieden werden;
  • Klemme 5 und 6 für die Heizung, Verkabelung von 5 mit einer stromführenden Leitung und Klemme 6 mit einer Heizung oder umgekehrt; Mit anderen Worten: 5 und 6 zusammen wie ein Netzschalter;
  • Klemme 7 und 8 für Kühler, Verkabelung von Klemme 7 mit einer stromführenden Leitung und Klemme 8 mit einer Heizung oder umgekehrt; Mit anderen Worten: 7 und 8 zusammen wie ein Netzschalter;

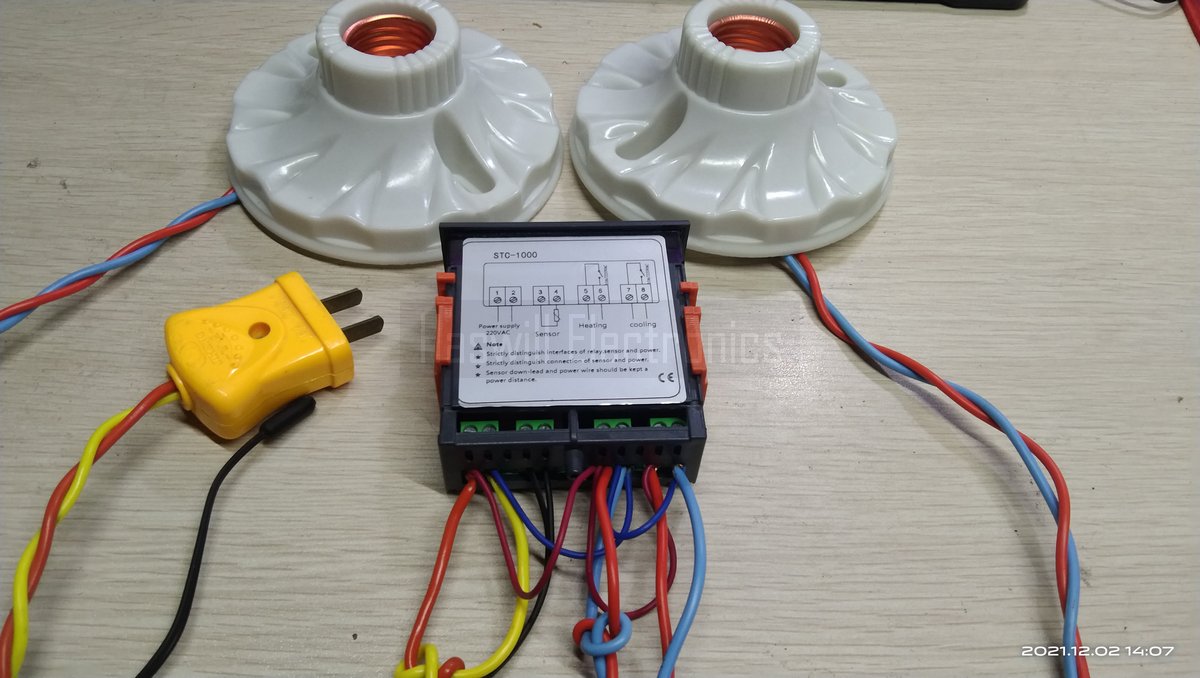

Verkabelungsfoto des STC-1000-Thermostats
Schaltplan des STC-1000-Thermostats Live-Foto

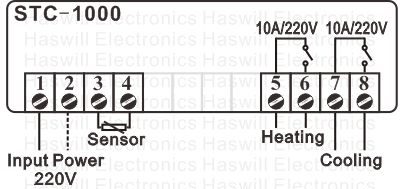

Digitaler Temperaturregler STC-1000 – alter Schaltplan
STC-1000 Verkabelungsfoto (alt)
  • Der alte Schaltplan des STC-1000 stellt die stromführende Leitung nicht richtig dar, was bei vielen Benutzern zu Missverständnissen führt.
  • Der neue Anschlussplan ist farbenfroh und markiert verschiedene Arten von Kabeln, um das Verständnis für den Anschluss des Thermostats zu erleichtern.
  • Bitte beachten Sie, dass der Leistungsfaktor von induktiver Last, ohmscher Last und Glühlampen nicht gleich ist, bevor Sie dieses Gerät verkabeln.

So konfigurieren Sie STC-1000

Bitte verweisen Sie zunächst darauf der Frontplatte um die Operationsmethoden zu erlernen

Wenn Sie die „Set“-Taste am STC-1000-Thermostat 3 Sekunden lang gedrückt halten, wird F1 auf dem Display angezeigt und die rote Anzeige neben „Set ist eingeschaltet“.

Lernen Sie dann die folgende Funktionsmenütabelle kennen

CodeFunktionMindestMaxStandardEinheit
F1Sollwert/Temperatur-Einstellwert-5099.910°C
F2Temperaturrücklaufdifferenz0.3100.5°C
F3Schutzverzögerungszeit für den Kompressor1103Mindest
F4Temperaturkalibrierung-10100Stunde
Der Zieltemperaturbereich wurde von „F1 – F2“ bis „F1 + F2“ definiert, daher müssen Sie sowohl „F1“ als auch „F2“ einstellen.;
  • F1: Sollwert: Der Temperatursollwert ist der ideale Temperaturwert, den der Benutzer beibehalten möchte. Zusammen mit der F2-Hysterese bestimmen die beiden Parameter den idealen Temperaturbereich; Überprüfen Sie den voreingestellten Wert, indem Sie im Normalzustand die Taste ∧ (nach oben) drücken. und konfigurieren Sie es im Einstell-/Programmiermodus. Wenn die Temperatur über einen vom Benutzer in F1 voreingestellten thermischen Schwellenwert steigt oder sinkt, ändert sich der Status der entsprechenden Relais sofort, sobald andere Bedingungen wie die Zeitverzögerung erreicht werden.
  • F2: Hysterese: Temperaturrücklaufdifferenz (Temp.-Hysterese), um zu verhindern, dass Lasten häufig starten und stoppen; Im Normalmodus wird dieser Wert im Display anstelle der gemessenen Temperatur angezeigt, an der sich die NTC-Sensorsonde befindet. Wenn die ∨-Taste (nach unten) gedrückt wurde;
  • F3: Verzögerungszeit: Verzögerungszeit zum Schutz des Kompressors. Sie entspricht der zweiten Versicherungsebene neben der Differenz und liegt zwischen 1 und 10 Minuten. Wenn dieses Modul zum ersten Mal mit Strom versorgt wird und F3 ≠ 0 ist, blinkt die Kühl-LED für F3 Minuten. In diesem Zeitraum arbeitet der Kompressor nicht, um ein häufiges Ein-/Ausschalten des Kompressors in kurzer Zeit zu vermeiden.
  • F4: Kalibrierung: Temperaturkalibrierung, editierbar von -10 bis 10 ℃, um die Abweichung zu korrigieren.

STC-1000 in einem Video-Tutorial

Neuveröffentlichung im März 2022, mit Synchronisation und Untertiteln in 18 Sprachen, behandelt Verkabelung, Bedienung und Einstellung sowie Prinziperklärung. Dieses Video ist auch in anderen Sprachen verfügbar. Wählen Sie es in der oberen rechten Ecke des folgenden Videos aus


STC-1000-Controller-Fehler und Fehlerbehebung

Wenn ein Alarm auftritt, schreit der Lautsprecher im STC 100 „di-di-di“. Drücken Sie eine beliebige Taste, um den Schrei zu stoppen. Der angezeigte Fehlercode verschwindet jedoch erst, wenn alle Fehler behoben sind

  • E1 zeigt an, dass die interne Speichereinheit defekt ist. Versuchen Sie, den Controller zurückzusetzen, indem Sie der Methode aus der PDF-Anweisung folgen. Wenn jedoch immer noch E1 angezeigt wird, müssen Sie einen neuen STC1000 oder einen alternativen Controller kaufen.
  • EE bedeutet Sensorfehler. Überprüfen Sie ihn und ersetzen Sie ihn bei Bedarf durch einen neuen.
  • HH bedeutet, dass die erkannte Temperatur höher als 99,9 °C ist.
Die meisten Fehler könnten durch den Austausch eines neuen Sensors behoben werden. Weitere Lösungen finden Sie im folgenden Benutzerhandbuch.

Benutzerhandbuch des Temperaturreglers STC-1000 herunterladen

Nachfolgend finden Sie eine Vorschau der STC-1000-Bedienungsanleitung mit Anleitungen zu Betrieb, Konfiguration/Einstellung, Fehlerbehebung, Verkabelung, Funktionsmenüliste und anderen zugehörigen Informationen.

Bedienungsanleitung STC 1000 auf Russisch

Temperaturregler STC-1000 - Kurzanleitung.pdf

STC 1000 Thermostat Bedienungsanleitung auf Spanisch

Manual de usuario de Termostato STC-1000 en español.pdf
Bitte beachten Sie, dass auf der englischen Seite nur die englische Version des Benutzerhandbuchs angezeigt wird. Wechseln Sie bitte zur entsprechenden Sprachseite, um das PDF-Handbuch in anderen Sprachen herunterzuladen. Tipp: Diese Bedienungsanleitung wurde basierend auf dem Original-Thermostat Elitech STC-1000 erstellt. Wir können Ihnen nicht garantieren, dass diese Broschüre auch für die gleichen Modelle anderer Hersteller funktioniert.

Anwendung des STC-1000 Thermostats

Der Mikrocomputer-Temperaturregler STC-1000 könnte eine stabile Temperatur aufrechterhalten, indem er im Sommer Kühllasten auslöst und an kalten Tagen Heizlasten startet. Deshalb sagt der Internetnutzer: STC-1000 ist ein erstaunliches Werkzeug zum Selbstbrauen! Es wird auch häufig in Aquarien, zur Lagerung frischer Lebensmittel, für Kaltgetränke, zur Kühlung von Tankwagen, zur Temperaturregelung des Duschwassers, zur Wärmeregelung und in Härtungsschränken eingesetzt.


STC1000-FAQ

  • Wie setze ich den STC-1000 zurück? Halten Sie die Tasten „Auf“ und „Ab“ gleichzeitig 5 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen.
  • Ist die STC 1000-Sonde wasserdicht oder nicht? Es handelt sich um eine wasserdichte Sonde; der NTC-Sensor wurde mit TPE (einer Art Gummi) abgedichtet; Übrigens: Wenn Sie die Sonde mit Metallhülle benötigen, die höheren Temperaturen über einen längeren Zeitraum standhalten kann, vermerken Sie dies bitte auf der Checkout-Seite.
  • Haben Sie das STC-1000-Benutzerhandbuch auf Portugiesisch/Spanisch? Leider haben wir Spanisch- und Russisch-Unterricht, die auf der entsprechenden Sprachseite verfügbar sind, aber nicht verfügbar sind STC-1000-Video-Tutorials in 18 Sprachen.
  • Haben Sie die Box für STC-1000? Wir werden später Käfig/Koffer/für STC-1000 wie Mangrove Jack anbieten; Bitte abonnieren Sie uns!

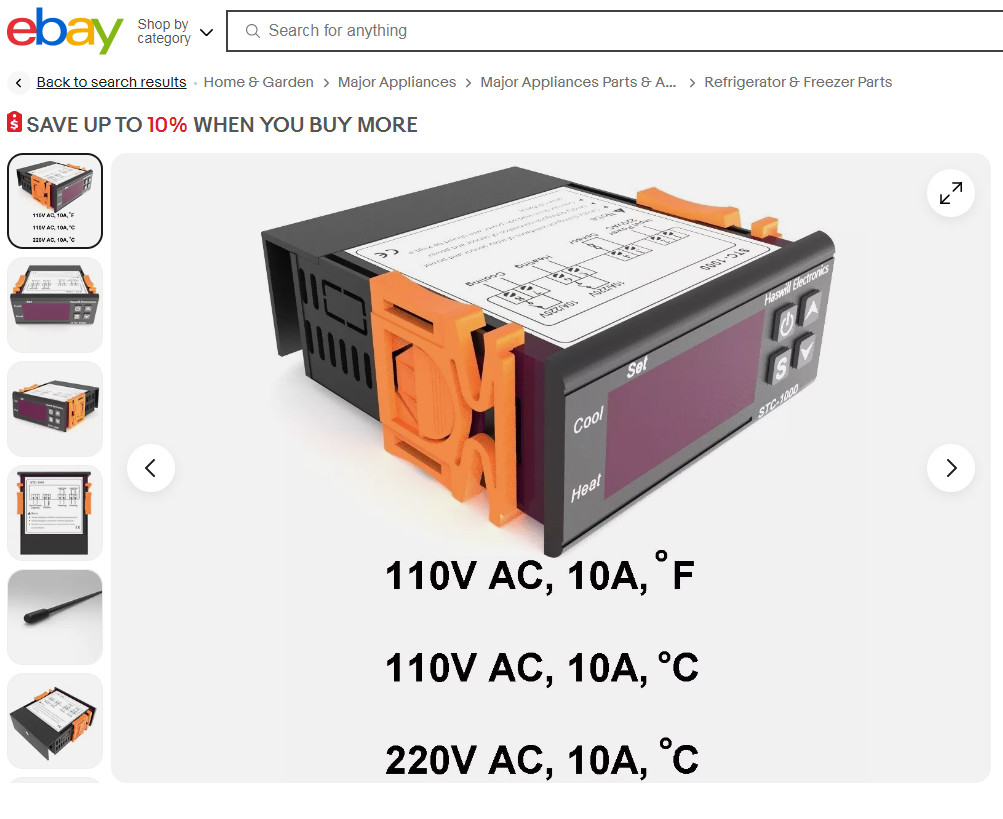

  • Haben Sie STC-1000 Fahrenheit zum Verkauf?
    Ja! Fahrenheit STC-1000 ist verfügbar und die Eingangsspannung beträgt 110 V. Die Mindestbestellmenge beträgt 200 Stück. Bitte kontaktieren Sie uns für maßgeschneiderte STC 1000 Celsius in Fahrenheit.
    Neben dem 220V 110V stc-1000 bieten wir auch 12V DC und 24V DC stc1000 sowie die DC-Version ohne Mindestbestellmenge an.
  • Kann der STC-1000 die Luftfeuchtigkeit regeln? Tut mir leid, das geht nicht! Bitte, Ref. Wie es funktioniert aus dem Grund und ref. Feuchtigkeitsregler für verwandte Produkte.
  • Wie stellt man STC 1000 für einen Inkubator ein? Entschuldigung, bitte erwägen Sie die Einnahme PID-Temperaturregler für den Eierbrutschrank, aber nicht für den STC-1000, hauptsächlich weil die Temperaturanstiegskurve des STC 1000 nicht so allmählich ist wie die des PID-Reglers und die Temperaturspitzen und -täler dazu führen könnten, dass mehr Eier sterben; Die Genauigkeit des STC1000-Controllers beträgt ± 1 °C, jedoch nicht ± 0,1 °C; Angesichts Die Inkubationstemperatur beeinflusst das Geschlechterverhältnis bei Megapoden, STC-1000 kann die Lastleistungsrate nicht anpassen, was bedeutet, dass es das Problem nicht lösen kann Nachhitze Problem. Alles in allem ist STC-1000 kein Zielwerkzeug für die Inkubation, siehe bitte. 113M PID-Regler stattdessen.
  • Wie kalibriere ich den STC 1000? Bitte beachten Sie das Kapitel „5.3 So stellen Sie Parameter ein“ im STC-1000-Handbuch. F1 = Real Temp – vom STC-1000 gemessene Temperatur; Der tatsächliche Temperaturwert stammt von einem anderen Thermometer, das Sie für richtig halten.

Nachteile des STC-1000-Controllers

Bitte beachten Sie, dass der STC-1000 zwar als Allzweckthermostat bezeichnet wurde,

  • Das Abtauen des Verdampfers kann nicht gesteuert werden. Besuchen Sie die Abtauregler für alternativ; Kann das nicht kontrollieren Lüfter in der Nähe des Verdampfers, besichtigen Hier für den Richtigen;
  • Die kontrollierbare Temperatur max. 100 Grad Celsius; Die AL8010H konnte nicht bis zu 300 Grad erreichen.
  • Es gibt kein Feuchtigkeitsfühler Beim STC-1000 kann der Betriebsstatus des Raumbefeuchters nicht angepasst werden und ist daher nicht als Klimaregler für den Lebensraum von Reptilien geeignet
  • Es kann den Eierbrutkasten steuern, aber nicht so gut RC-113M.

Weitere alternative Controller finden Sie auf unserer Website.




FAQ zum Haswill Compact Panel Thermostat

  1. Wie vermeide ich den Kauf minderwertiger Temperaturregler?
    Hier ist eine einfache Methode, die keine Fachkenntnisse erfordert.
  2. Wie erhalte ich den Preis?
    Klicken Sie auf die Schaltfläche „Anfrage“ und füllen Sie das Formular aus. Sie erhalten innerhalb weniger Stunden eine Antwort.
  3. Celsius vs. Fahrenheit; und Spannung
    Alle unsere digitalen Temperaturregler Standardmäßig in Celsiusgraden, und ein Teil davon ist in Fahrenheit mit unterschiedlichen Mindestbestellmengen erhältlich;
    Neben 220 V AC (±15 %) sind diese elektronischen Temperaturregler auch in 110 V AC, 12 V DC und 24 V DC (110/24/12 Volt) erhältlich.
  4. Parametervergleich
    Katalog digitaler Kompakt-Temperaturregler
  5. Paket
    Das Standardpaket kann 100 digitale Temperaturregler PCS/CTN laden.
  6. Zubehör
    Wir empfehlen Ihnen, 5 % bis 10 % Ersatzteile wie Clips und Sensoren auf Lager zu kaufen.
  7. Garantie
    Standardmäßige einjährige (verlängerbare) Qualitätsgarantie für alle unsere Controller. Wir bieten einen kostenlosen Ersatz an, wenn ein Qualitätsmangel festgestellt wird.
  8. Anpassungsservice
    Wenn Sie auf dieser Website keinen geeigneten Temperaturregler finden, helfen wir Ihnen bei der Entwicklung auf der Grundlage unserer vorhandenen ausgereiften Produkte.
    Dank Chinas umfassendem Angebot an verwandten Industrieketten sind unsere maßgeschneiderten Thermostate von hoher Qualität und niedrigem Preis;
    Die Mindestbestellmenge beträgt in der Regel 1000 Stück. Zögern Sie nicht, uns für Anpassungsdienste zu kontaktieren.

oder weitere Fragen? Klicken FAQs
