منظم حرارة PID 113M يجعل تتغير درجة الحرارة تدريجيا بدلاً من أن يكون حادًا، مما يساعد على تقليل احتمالية موت البيض، وفي الوقت نفسه، قم بتغيير نسبة الجنس من خلال درجة حرارة الحضانة التي يتم التحكم فيها بدقة على بيض الزواحف.
الحد الأدنى لمبلغ الطلب: 200 دولار أمريكي
ميزات جهاز التحكم التفاضلي الرقمي PID RC-113M هي كما يلي:
- مع قابل للتعديل القيود المفروضة على درجة الحرارة المستهدفةو قيمة المعايرة;
- ضمن خوارزمية PID (مشتق التكامل المتناسب).
- توجد ذاكرة تلقائية للبيانات في حالة انقطاع الكهرباء؛ لا تحتاج إلى تكوينه مرة أخرى بمجرد عودة الطاقة.
- بدقة 0.1 درجة مئوية ودقة تصل إلى ± 0.1 درجة مئوية بين 25 درجة مئوية إلى 42 درجة مئوية؛
- إنذار بمجرد أن تتجاوز درجة حرارة الغرفة حد درجة الحرارة القابل للقياس.
- يوفر فتيلًا قابلاً للاستبدال يحمي هذه الوحدة في نهاية الشريحة؛
ما هو جهاز التحكم في درجة الحرارة PID؟
بعبارات واضحة، معرف المنتج هو نوع من الحساب. يأخذ في الاعتبار القصور الذاتي والفجوة التراكمية عند الحساب للوصول إلى التحكم الدقيق والأمثل. يمكنك زيارة ويكيبيديا لدراسة أعمق.
لماذا نستخدم جهاز التحكم في درجة الحرارة PID؟
عند تطبيق PID على وحدة تحكم الحاضنة، تكون الفوائد كما يلي
تقليل معدل موت البيض
يستخدم الناس سخانات مختلفة لمساعدة البيض على الفقس، وجميع السخانات موجودة تقريبًا بعد الحرارة(الحرارة الزائدة)، مما يجعل درجة الحرارة أعلى من المتوقع. حتى إذا كنت تستخدم وحدة تحكم مثل STC-1000، فقد لا تحصل على بيضة مخبوزة لأن STC1000 تقوم بإيقاف تشغيل المدفأة، ولكن الحرارة المتبقية يمكن أن تقتل الأنسجة الجنينية في البيضة.

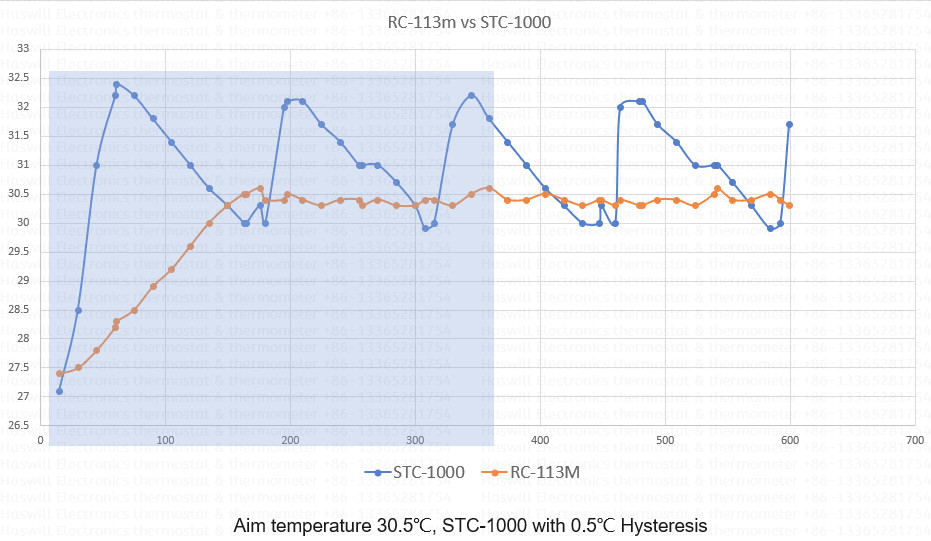

تعمل وحدة التحكم في درجة الحرارة مع PID على تغيير درجة الحرارة تدريجيًا
يمكن لوحدة التحكم المشتركة تشغيل/إيقاف تشغيل المدفأة فقط؛ فهي عبارة عن منظمات حرارة مضمنة في التتابع، وتمامًا مثل المحول، لا يمكنها التحكم في درجة الحرارة اللاحقة.
ومع ذلك، يمكن أن يرتفع منظم الحرارة PID تدريجيًا لأنه يضبط معدل طاقة المدفأة عن طريق التحكم الصارم في التيار الكهربائي الناتج. الطاقة المنخفضة تعني انخفاض الحرارة اللاحقة/الحرارة المتبقية. هذه هي الطريقة التي يقلل بها جهاز التحكم PID من معدل موت البيض.
تعمل وحدة التحكم PID على إطالة عمر السخان
يرغب بعض المستخدمين في ضبط اختلاف بسيط في التباطؤ/الإرجاع في درجة الحرارة (على سبيل المثال، 0.5 درجة مئوية) ويرغبون في الحفاظ على درجة حرارة غرفة الحاضنة في نطاق ضيق، وهذا يعمل ولكنه يجلب لنا مشكلة جديدة، وهي عمر خدمة وحدة التسخين سوف تصبح أقصر، بسبب بدء تشغيل السخان وإيقافه بشكل متكرر. ربما لن يكلف شريط التسخين الكثير، ولكن ماذا عن الأنواع الأخرى من السخانات، وشيء آخر، جهاز التحكم في درجة الحرارة المزود بمرحل عالي الجودة والذي يتم تشغيل/إيقاف الحد الأقصى للدعم 100000 مرة.
RC-113M PID Temp Controller بدون مرحل، ولكن داخل وحدة SRC، يعمل منظم الحرارة PID دائمًا منذ لحظة تشغيله؛ يمكنه تحقيق نطاق درجة حرارة أضيق وفي الوقت نفسه تجنب التشغيل/الإيقاف في وقت قصير.
تعمل وحدة التحكم PID على تقليل تأثير "الفرق في درجة الحرارة ليلا ونهارا".
ال فرق درجات الحرارة بين ليلا ونهارا في بعض الأماكن عادة أبعد مما صورناه، هواء الليل بارد، ودرجة حرارة الظهيرة ساخنة، يمكن لوحدة التحكم المشتركة الحفاظ على نطاق درجة حرارة ثابت، ولكن نطاق درجة الحرارة عادة لا يكون صغيرًا بما يكفي، والأسوأ من ذلك هو أن النطاق سيتغير مع درجة الحرارة الخارجية.

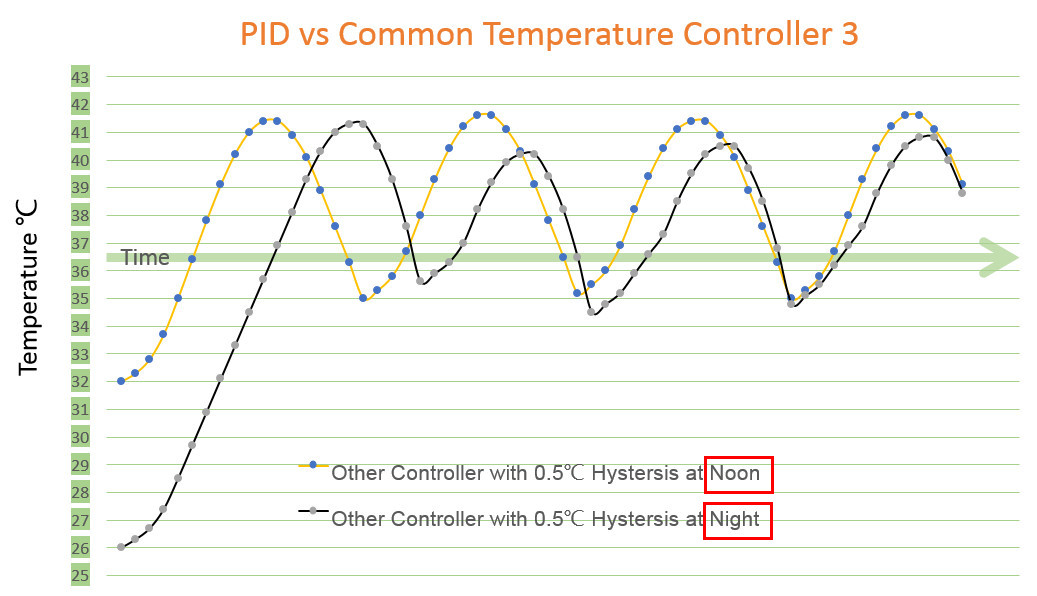

على سبيل المثال، دعونا نضبط "درجة الحرارة المستهدفة" على 36.5 درجة مئوية ونضبط "فرق الإرجاع" على 0.5 درجة مئوية في اس تي سي-1000، ثم يجب أن يكون النطاق المتوقع من 36 -37 درجة مئويةولكن سوف تجد
-
-
- قد يكون نطاق درجة الحرارة الفعلي عند الظهر من 35.0 إلى 41.6 درجة مئوية. نظرًا لأن درجة حرارة الغرفة تصل إلى 32 درجة مئوية، يكون فقدان الحرارة أبطأ، كما تختفي الحرارة اللاحقة بشكل أبطأ.
- قد يكون نطاق درجة الحرارة الفعلي في الليل من 34.5 إلى 41.3 درجة مئوية. نظرًا لأن درجة حرارة الغرفة في الليل تبلغ 26 درجة مئوية فقط، فإن الفقد الحراري يكون أسرع منه في النهار، تمامًا مثل الحرارة اللاحقة.
-
وبعبارة أخرى، تتراوح درجة حرارة الحاضنة اليومية في الواقع من 34.5 إلى 41.6 درجة مئوية، 41.6-34.5 = 7.1 درجة مئوية أو حتى أوسع. ولهذا السبب يحاول العديد من مزارعي الدجاج معرفة سبب وجود الكثير من البيض الميت ولكنهم يفشلون.
تعد وحدة التحكم PID أكثر ذكاءً في الاستجابة لتغير درجة الحرارة الخارجية لأنها تعد سرعة تغير درجة الحرارة أحد العوامل المهمة لوحدة التحكم PID؛ باختصارسينتج تيارًا أقوى في الليل ويقدم تيارًا أضعف عند الظهر.
نطاق درجة حرارة أضيق يساعد في احتضان اختيار الجنس.
كما ذكرنا أعلاه، توفر وحدة PID التحكم الدقيق في درجة الحرارة. فهو يسمح باحتضان المزيد من إناث الزواحف أو للغرض المعاكس.

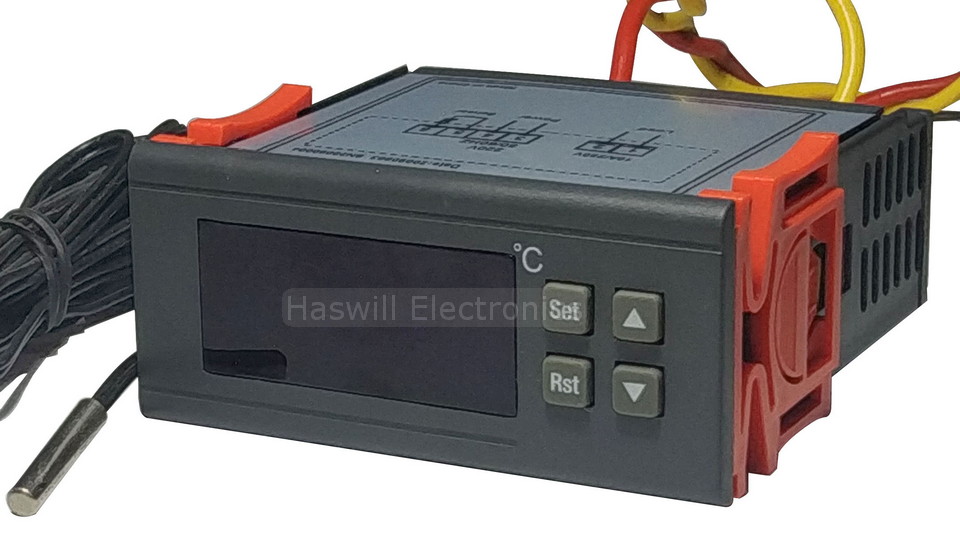

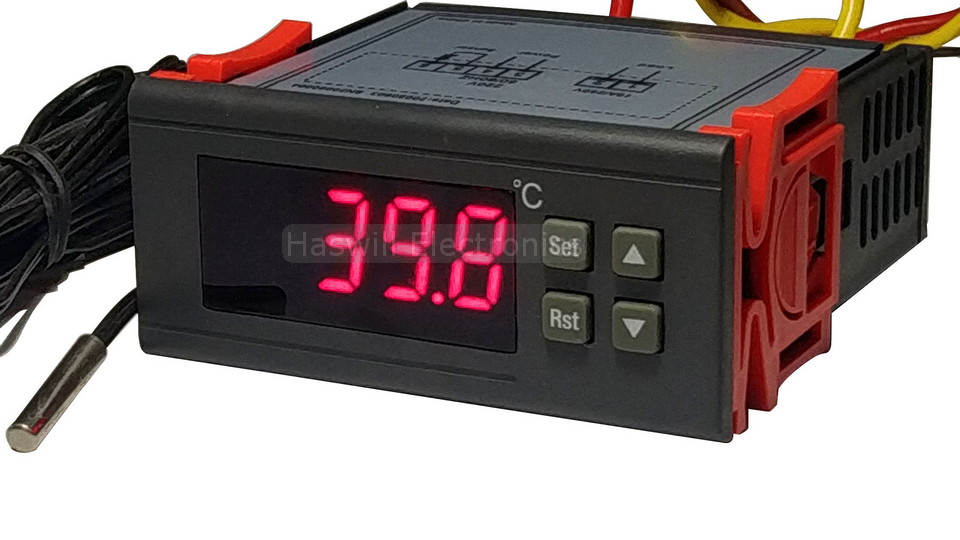

اللوحة الأمامية لترموستات RC-113M
نصائح:

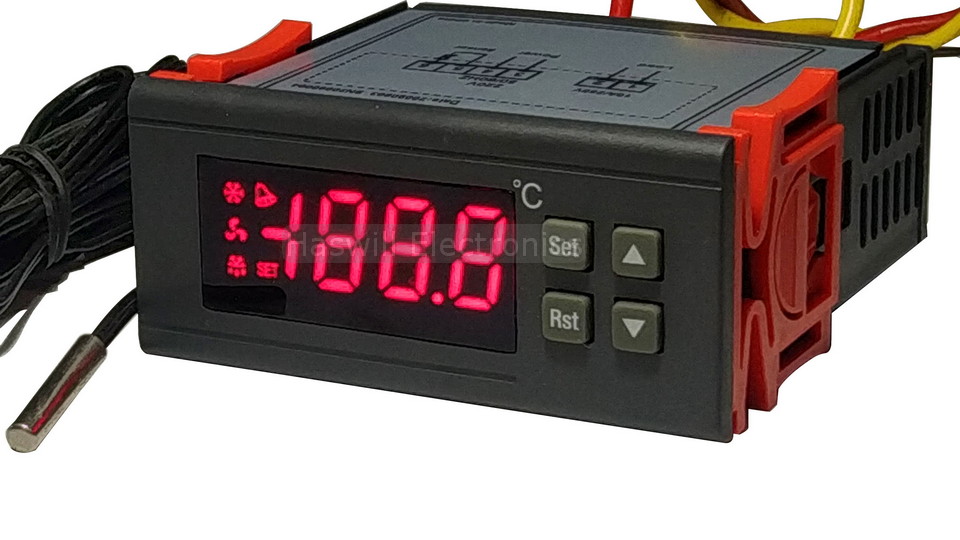

- أيقونة الثلج الأحمر وأيقونة المروحة عديمة الفائدة في 113M، كما يتم استخدام شاشة الأنبوب الرقمية أيضًا في وحدات التحكم في درجة الحرارة الأخرى.
- الجرس الأحمر الصغير مخصص للإنذار بمجرد أن يتجاوز خطأ المستشعر أو درجة الحرارة النطاق -15 ~ 110 درجة مئوية.
- يظهر الخط الأحمر "Set" عندما يقوم المستخدم بتكوين وحدة التحكم هذه.

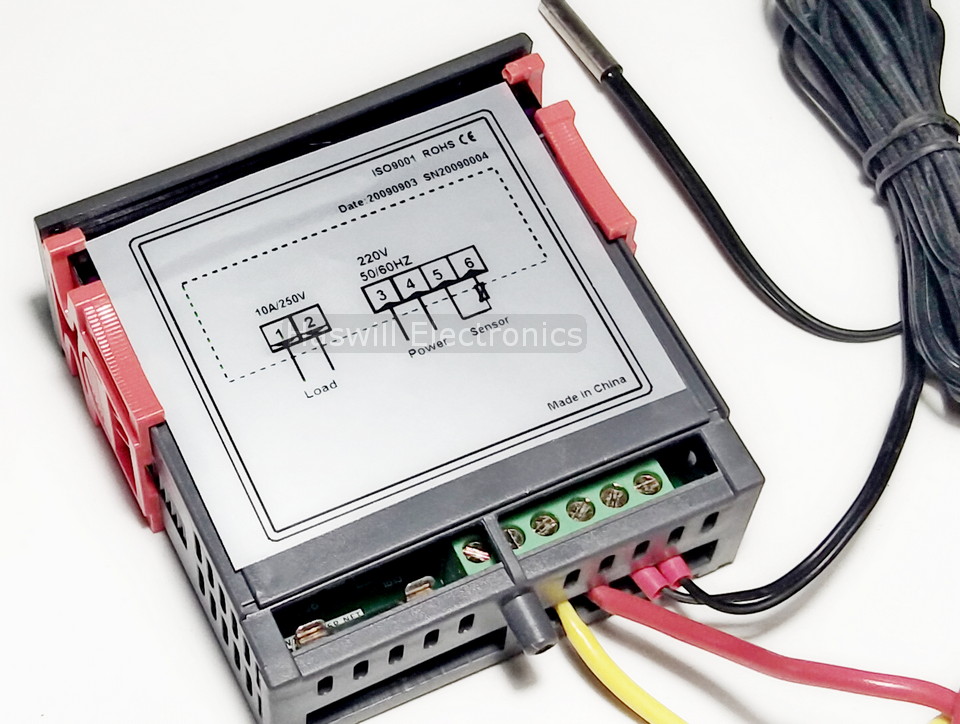

اللوحة الخلفية ومخطط الأسلاك لوحدة التحكم PID 113M
انتبه: يمر التيار عبر الجزء الداخلي من الجهاز، مما يجعل SRC ساخنًا. على الرغم من وجود مشتت حراري ومنصهر بالداخل، إلا أن كفاءة تبديد الحرارة محدودة، وبالتالي يجب ألا تتجاوز طاقة الحمل 500 وات. إذا لم يعمل الجهاز، حاول استبدال المصهر.
قائمة الوظائف
| شفرة | وظيفة | دقيقة | الأعلى | تقصير | خطوة |
|---|---|---|---|---|---|
| F01 | الحد الأدنى ل SP | -10.0 | SP | -10.0 | 1.0 |
| F02 | الحد الأعلى ل SP | SP | 100.0 | 100.0 | 1.0 |
| F03 | المعايرة (درجة مئوية) | -7 | 7 | 0 | 0.1 |
كيفية ضبط نطاق درجة الحرارة المستهدفة؟ دعنا نسمي درجة الحرارة المستهدفة بـ SP (نقطة الضبط)
- اضغط على مفتاح "SET"، وستجد القيمة الافتراضية تقفز،
- اضغط على مفتاحي "UP" و"DOWN" لتغيير SP، والذي يقتصر على LS وHS؛
- وسوف يعود إلى الوضع الطبيعي في 5S إذا لم يتم تشغيله.
نصائح:
- لا يوجد فرق في درجة الحرارة/التباطؤ في هذه الوحدة، ولا تحتاج إلى العثور عليها لضبطها؛
كيفية تكوين المعلمات الأخرى؟
- اضغط مع الاستمرار على مفتاح "SET" لمدة 3 ثوان للدخول إلى واجهة رمز الوظيفة، وسوف ترى F01؛
- اضغط على زر "SET" لرؤية القيمة الحالية؛
- اضغط على مفتاحي "UP" أو "DOWN" لتغيير البيانات؛
- اضغط على "SET" لحفظ القيمة الجديدة، وستعرض الشاشة F01 مرة أخرى؛
- الآن اضغط على المفاتيح "UP" أو "DOWN" للتبديل إلى F02، F03؛
المزيد من النصائح:
- كرر الخطوات من 2 إلى 5 لضبط المعلمات الأخرى؛
- اضغط على مفتاح "RST" للخروج من وضع الإعداد والعودة إلى الحالة الطبيعية؛
- سيتم حفظ جميع البيانات الجديدة تلقائيًا، وستعود إلى حالتها الطبيعية خلال 15 ثانية في حالة عدم التشغيل.
- قم بتغيير F01 وF02 أولاً إذا لم تتمكن من ضبط SP على درجة الحرارة المستهدفة.
- الحد الأقصى لدرجة الحرارة التي يمكن التحكم بها هي 100 درجة مئوية، وبالتالي لا ينبغي اعتبار هذه الوحدة كوحدة تحكم في درجة حرارة الفرن.
RC-113M PID ترموستات استكشاف الأخطاء وإصلاحها
صفارة داخل وحدة التحكم 113M، وبالتالي ستجدها تصرخ عند حدوث خطأ، وهناك ثلاثة أنواع من الأكواد كما يلي
- يمكن تحفيز EE.E لثلاثة أسباب
- دائرة الثرمستور قصيرة أو مفتوحة
- درجة حرارة الثرمستور> 110 درجة مئوية
- درجة حرارة الثرمستور <-15 درجة مئوية
- EE.H يعني درجة حرارة الثرمستور > 110 درجة مئوية
- EE.L يعني درجة حرارة الثرمستور <-15 درجة مئوية
دليل المستخدم لوحدة التحكم PID RC-113M
- دليل مستخدم النسخة الإنجليزية للكمبيوتر الشخصي: دليل مستخدم منظم الحرارة RC-113M (باللغة الإنجليزية).pdf
- الدليل السريع للنسخة الإنجليزية للجوال: دليل البدء السريع لجهاز تنظيم الحرارة RC-113M.pdf
دليل مستخدم RC 113M باللغة الروسية
منظم درجات الحرارة RC-113M - منظم درجات الحرارة المنخفضة.pdfدليل مستخدم منظم الحرارة PID RC113M باللغة الإسبانية
دليل استخدام ترموستاتو PID RC-113M باللغة الإسبانية.pdfأسئلة ذات صلة
كيفية تغيير الرطوبة في الحاضنة؟
من السهل رفعه، فقط ضع طبقًا في صندوق الحضانة ثم املأه ببعض الماء، لكن إذا كنت تريد تقليل الرطوبة من الهواء، يمكنك تجربة وضع بعض الجير المحترق أو مواد أخرى تمتص الرطوبة بسهولة.
